Установка ксенона на ВАЗ 2110 своими руками
Каждый стремится к личной безопасности, комфорту, то же самое можно сказать и об освещении дороги автомобилем в ночное время. Именно поэтому многих интересует, как сделать так, чтобы установка ксенона на ВАЗ 2110 была успешной, но при этом еще иметь законный свет, к которому не будет претензий у ГИБДД? Вопрос, в принципе решаем, как непосредственно для фар, так и для ПТФ.
ВАЗ 2110 с ксеноном в фарах и ПТФ
Вопрос закона
Легальное оборудование
Потому для установки ксенона в качестве противотуманок и основных фар вам потребуется приобрести комплект легального оборудования. На стекле фары обязательно должно красоваться надпись в виде буквы D. Она говорит о том, что в этих фарах подключаются биксеноновые фонари. Следовательно, все законно, а потому опасаться постом ГИБДД не придется.
Если у вас ксенон, но на стекле фар буква H, у вас будут проблемы. Все потому, что такая надпись говорит о том, что под стеклом обязаны находиться галогенные светильники.
Установка ксеноновых ламп
Лампочки ксенон на ваз 2110
Узнаем, как же установить ксеноновые лампочки самостоятельно и что нужно для это знать. Но прежде проанализируем преимущества установки этих ламп по сравнению с обычными.
Преимущества установки ксеноновых ламп на Ваз 2110
Сегодня ксеноновый свет является визитной карточкой, своеобразным модным прикидом современных автомобилей, в основном импортных. И этому есть свое объяснение.
Ниже представлены преимущества использования ксеноновых ламп вместо традиционных:
- Освещение, которое в разы лучше. Этого у ксенона не отнять, ведь по сравнению с галогеновыми лампочками ксенон ярче в несколько раз, да и цветовой спектр у этих ламп комфортнее для глаз человека.
Лампочки ксеноновые на ваз 2110
- Ксеноновый луч не отражается во время тумана или от капелек дождя, как традиционный. Этот луч способен проникать сквозь толщу атмосферных осадков, предоставляя водителю четкую и ясную картину дороги.
- Ксеноновые лампы сверхнадежны и имеют большой гарантийный срок. С этим не поспоришь, ведь по сравнению с галогенкой у ксенона внутри нет слабой спиральки, которая так и норовит оборваться на ухабах или неровных дорогах.
Примечание. С другой стороны на ксеноне установлен довольно сложный блок розжига, который содержит множество деталей, рискующих выйти из строя. На традиционных лампах такой блок не нужен.
- Ксеноновые лампочки потребляют гораздо меньше энергии. Если для традиционных ламп нужно около 55 Вт на одну, то ксенон обходится всего 35-ю Вт.
Приплюсовав столько же для двух ламп получаем разницу в 40 Вт, что согласимся не мало (лампы светят круглосуточно, согласно новым законам ПДД) и можно неплохо сэкономить на установке ксенона, если еще учитывать перманентно растущую цену на топливо. - Ксеноновые лампочки практически не нагреваются в процессе работы. Если опять же сравнить с галогеном, то тот от 55 Вт энергии все 40% превращает в бесполезное тепло.
Ксенон же из 35 Вт только 7% превращает в тепло, которое не только бесполезно, но и вредно.
Примечание. Нагретые фары труднее очищаются от грязи, а если их окатить в этот момент холодной водой, то могут и потрескаться. В этом отношении прохладные ксеноновые фары смотрятся более предпочтительнее.
- Ксеноновые лампы смотрятся эстетичнее, они престижны и стильны.
Минусы использования ксенона
Кроме плюсов от установки этих ламп, есть еще и минусы, которые было бы не честно не привести.
Хотя они и незначительны, но знать о них полезно:
- Дороговизна. Действительно, ксенон по сравнению с традиционными лампами дороговат и позволить его установку может не каждый.
Сюда включается не только суммарная стоимость ксеноновых ламп, но и цена блока розжига и установки, которая в нашем случае будет проведена своими руками. - Ксенон ослепляет встречных водителей. Это происходит из-за повышенной яркости.
Кроме того, ослепляют обычно неправильно установленные ксеноновые лампы или полусамодельные, на которых нет предусмотренных заводских адаптированных фар.
Вот и были приведены эти два минуса, которые никак не способны повлиять на напрашивающийся сам собой выбор в пользу установки ксеноновых ламп вместо обычных.
Алгоритм проведения замены
Лампы ксенон ваз 2110 – дневное освещение
Данная пошаговая инструкция станет вдвойне полезнее, если использовать в процессе наглядные пособия.
Разбор фары:
- Снимаем первым делом минусовую клемму с аккумуляторной батареи;
- Теперь находим электрические разъемы фар и отключаем их;
- Берем ключ, которым откручиваем болты, фиксирующие верхнее крепление блок-фары;
Откручиваем болты верхнего крепления блок-фары
- Снимаем теперь радиаторную решетку;
- Откручиваем болт нижнего крепления;
- Берем отвертку и аккуратно поддеваем декоративную накладку;
- Сначала накладку сдвигаем к центру, а после полностью ее вытягиваем;
- Теперь следует вывернуть болт, фиксирующий блок-фару к кронштейну (используем для этого ключ на 10);
- Снимаем блок-фару;
- Берем отвертку и поддеваем фиксатор цилиндра гидрокорректора;
- Вынимаем фиксатор из корпуса фары;
- Демонтаж поворотника происходит путем откручивания двух крепежных винтов;
- Из фары демонтируем галоген или традиционную лампочку (в зависимости от того, что там установлено).
Непосредственная установка ксенона на фару
Перед тем, как начать второй этап работы, следует вооружиться необходимыми материалами: 2-мя простыми креплениями и 2-мя креплениями под толстый провод (мамки).
- После снятия галогена берем нож и отрезаем провода (нужно будет отрезать коричневый и желтые провода).
Примечание. Как правило, желтый провод, это плюс, а коричневый – минус.
- Берем плоскогубцы и нож и зачищаем провода;
- С помощью тонкогубых плоскогубцев обжимаем два коричневых провода и крепления для толстого провода – мамки (не забываем заизолировать их специальной лентой);
Установка ксенона на фары
- С желтыми проводами делаем то же самое, только берем уже мамки для тонких проводов;
- Все тщательно изолируем лентой во избежание короткого замыкания.
Примечание. Стоит знать о том, что ксеноновая лампочка в фары Киржач устанавливается без каких-либо особых проблем.
Если же на автомобиле установлены фары Бош, то придется воспользоваться круглым напильником, которым нужно будет обработать отверстие. Во время этой работы нужно быть крайне внимательным и слишком не увлекаться, а время от времени примерять лампу.
- Вооружаемся дрелью, на которую насаживаем тонкую дрель;
- В защитной крышке отверстия проделываем дыру диаметром примерно 23 мм;
- Протягиваем в сделанное отверстие провода от ксеноновой лампы;
- Теперь устанавливаем саму ксеноновую лампу через отверстие и закрепляем ее;
- Соединяем мамки так, чтобы не перепутать плюс с минусом.
Примечание. Нужно внимательно проверить в этот момент, все ли грамотно сделано. Помним, что ошибка может дорого стоить, ведь от неправильного подключения можно испортить дорогие ксеноновые лампочки или блок розжига.
- Подключаем блок розжига, используя специальную схему, которая идет в комплекте с ксеноном;
Схема подключения блока розжига
- Подключаем фару;
- Подсоединяем минусовую клемму на АКБ.
Вот и настал ответственный момент, Включаем ближний свет и если видим очень яркое свечение, похожее на дневной свет, значит установка прошла успешно!
В процессе работ своими руками очень важно использовать фото и видео – материалы. Также не помешает воспользоваться информацией из дополнительных инструкций, найденных в сети Интернет.
Цена установки ксенона в СТО довольно высока, поэтому самостоятельная замена лампы ксенон для ваз 2110 позволит сэкономить немалые денежные средства, которые и пойдут на покупку блока розжига последней версии.
Что лучше поставить: галогеновые, светодиоды или ксенон?
Как уже было сказано, фары для ВАЗ 2110 предназначены для галогенных ламп. Это значит, что по закону устанавливать в них светодиодные лампы или ксенон нельзя. Согласно части 3 ст. 12.5 КоАП РФ вас могут лишить прав на срок до года.
Есть мнение, что в Киржач можно законно установить ксенон из-за другой конструкции и наличия блока линзы. На самом деле это не совсем так. Для законности установки ксенона на автомобиль вы должны выполнить следующие требования Постановления Правительства РФ от 10.09.2009 N 720 (ред. от 15.07.2013, с изм. от 08.04.2014) “Об утверждении технического регламента о безопасности колесных транспортных средств”:
То есть нужны автокорректор угла наклона и омыватель, а также прозрачное стекло перед линзой. Но это еще не всё. Нужно в ГИБДД подать заявление на внесение изменений в конструкцию, на основании которого, если вашу переделку одобрят, вам выдадут заключение. Само заключение можно получить, обратившись в НАМИ-ПТИА-ФОНД, а само переоборудование должно производится в сертифицированном сервисе. Говоря простым языком, установить ксенон законно можно, но довольно сложно.
“Десятка” с ксеноном
Со светодиодными фарами дело обстоит двояко: с одной стороны, фары предназначены для галогеновых ламп, а с другой стороны, светодиодные лампы маркируются также – H1, что косвенно говорит о соответствии галогену.
Теперь по порядку, как установить ксенон на ВАЗ 2110
Прежде всего необходимо разобрать фару, как это сделать рассказываю:
- Первым делом снимите «минусовую» клемму с АКБ.
- Отключите электрические разъемы блок-фары.
- Используя ключ, открутите два крепежных болта верхнего крепления блок-фары.
- Далее снимите решетку радиатора и открутите болт нижнего крепления.
- При помощи отвертки аккуратно подденьте декоративную накладку.
- Сдвиньте накладку к центру, затем полностью вытяните ее.
- Открутите гайку крепления, которой блок-фары крепится к кронштейну, для этого используйте головку на «10».
- Достаньте блок-фару.
- Отверткой аккуратно подденьте фиксатор цилиндра гидрокорректора, после этого поверните и извлеките из корпуса фары.
10. Снимите указатель поворота, для этого открутите два крепежных винта.
11. Демонтируйте галоген или что там у вас установлено и приступайте ко второму этапу — установке ксеноновых ламп.
Перед тем как установить ксенон пришлось докупить 4 мамки (2 простым креплением, и 2 с креплением под толстый провод)
1. Снимите «галогенку».
Установка ксенона на ВАЗ 2110 своими руками
2. Возьмите нож и отрежьте желтый, и коричневые провода. Желтый — «+», ну а коричневые — «-» соответственно. Используя плоскогубцы и нож произведите зачистку проводов.
3. Возьмите зажим или тонкие плоскогубцы «мамку» для широкого провода и два коричневых провода обожмите и заизолируйте все изолентой.
4. Все то же самое проделайте по отношению к желтым проводам, только в этом случае используйте «мамку» для обычного тонкого провода.
5. Все как следует изолируйте во избежание замыкания.
6. Ксеноновая лампа стает в фары Киржач без каких-либо проблем, если у вас установлены фары BOSH, придется поработать круглым напильником. С его помощью необходимо расширить отверстие. Только сильно не увлекайтесь, время от времени примеряйте лампу.
5. При помощи дрели и тонкого сверла проделайте в защитной крышке отверстия примерно 23мм в диаметре, затем протяните в него проводку от лампы.
6. Установите в цоколь через отверстие саму лампу и закрепите.
7. После этого соедините «мамки», здесь важно не перепутать «+» и «-».
Установка ксенона на ВАЗ 2110 своими руками
Внимательно проверьте, все ли правильно сделали и подключили, помните, что ошибка может вам дорого стоить, от неправильного подключения можно вывести ксеноновые лампы или блоки розжига из строя.
8. Далее подключите блок розжига согласно схеме, которая шла в комплекте с ксеноном, у меня она выглядит вот так.
9. Далее подключите фару и подсоедините минусовую клемму обратно к АКБ.
Ответственный момент. Включите ближний свет, если увидите прекрасное яркое свечение — значит установка ксенона прошла успешно!
Теперь осталось все собрать в обратном порядке. Для этого опять отключите минусовой провод аккумулятора и установите фару на место. Блоки розжига можно клеить на двусторонний скотч, однако я бы рекомендовал смастерить какое-нибудь крепление или придумать что-то более серьезное. Очень важно, чтобы место для блоков было сухим.
Внимание! После того как ксеноновые фары установлены ОБЯЗАТЕЛЬНО отрегулируйте ксеноновые фары. Неправильно настроенные ксеноновые лампы могут ослепить других участников движения и стать причиной больших неприятностей.
На этом мой рассказ о том, как установить ксенон на ВАЗ 2110 своими руками окончен, надеюсь у вас все получилось и вы тоже стали счастливым обладателем ксеноновых фар.
Законный ксенон ВАЗ 2110
Читайте далее
распиновка разъемов автомагнитол
Это в недавнем прошлом можно было установить ксенон ВАЗ 2110 абсолютно свободной и разрешалась каждому, кто этого захочет. Сегодня существуют определенные требования, обязательные к соблюдению, если водитель, конечно, не желает лишиться водительских прав.
Даже, установленные ранее ксенон ВАЗ 2110, необходимо определенным образом модернизировать, чтобы установка устройства считалась официальной и разрешенной.
Законный ксенон ВАЗ 2110
Впрочем, если эти газоразрядные осветительные источники сделаны еще на производстве, наверняка, беспокоиться не придется. Поскольку они уже сертифицированы и, соответственно, отвечают всем стандартам и нормативам (включая соответствующий ГОСТ, рассказывающий о единообразных предписаниях, касающихся законного утверждения автомобильных фар, имеющих газоразрядные осветительные источники).
Но если говорить про ксенон ВАЗ 2110, здесь ситуация оказывается сложнее. Если устанавливать линзы внутри фар самостоятельно, это считается внесением определенных изменений в автомобильную конструкцию. Получается, что сделанные изменения требуют официального подтверждения.
Официальные требования
Сначала следует рассмотреть определенные требования к ксенонам (более полную информацию можно прочитать в правительственном постановлении от 10.09.2010 под номером 706, которое касается изменений технического регламента, рассказывающего про безопасность транспортных средств).
Фары, отвечающие за ближний свет, и являющиеся газоразрядными лампами, обязаны оснащаться специальной фароочисткой, а также функциональным автоматическим устройством, которое корректирует угол наклона.
В государствах, входящих в состав Евросоюза, обязательным атрибутом ксенона считается омыватель фар. Он нужен вследствие того, что загрязненное стекло делает СТГ фары очень нечетким и встречным участникам движения приходится ослепляться.
Световые автокорректоры
Устройство автоматического корректора поддерживает регулярно наклоненный световой пучок, излучаемый фарами, направленный на дорогу, вне зависимости от того, как загружен автомобиль. Как изначально отрегулируете, так все и останется.
Рекомендованы следующие устройства для установки на ВАЗ 2110:
— Автокорректор, изготовленный иностранной компанией Hella (стоит примерно 10000 рублей).
— Автокорректор, изготовленный отечественной компанией СиличЪ (стоит примерно 3200 рублей).
Можно отдельно приобрести прозрачное стекло, которое устанавливается перед линзой. Оно может быть сделанным из акрила или же просто отшлифованным.
Составление заявления
Для официального оформления ксенон ВАЗ 2110 необходимо составить соответствующее заявление, которое впоследствии относится в ГИБДД (там, где зарегистрировано транспортное средство). Между прочим, существует установленная форма данного заявления. После составления оно относится к заведующему регистрационным подразделением ГИБДД. Там это заявление рассматривается и принимается определенное решение.
В сущности, закон обязывает ГИБДД принять внесенные изменения, так как описывает необходимый порядок процедур оформления и последующей выдачи официального заключения.
Получение заключения
За получением сделанного заключения, следует обратиться в НАМИ-ПТИА-ФОНД. Отдельно на «электронку» высылаются копии заявления, написанного для ГИБДД, и резолюции, автомобильного паспорта, регистрационного свидетельства. Высылается также описание работ и несколько фотографий, которые их доказывают.
Когда получено заключение, можно производить запланированные изменения (нередко процедуры переоборудования заказывают в сертифицированном сервисе). Потом следует заполнить заявление о том, какие работы по изменению произведены ксенон ВАЗ 2110 (если над изменениями работали квалифицированными мастера, именно они должны заполнить вышеуказанное заявление). Кстати, самостоятельное внесение изменений разрешается только тем собственникам, которые владеют дипломом автомеханика.
Проверка технического состояния
Следующим шагом будет проверка технического состояние автомобиля на соответствие принятых нормативов, касающихся безопасного движения на дороге. Такие процедуры осуществляются на специальных государственных станциях, производящих технический осмотр машины. А также на пунктах, где производится технический осмотр. После этого собственник получает диагностическую карту вместе с официальным свидетельством о том, что автомобиль соответствует нормам на эксплуатацию оборудоваия ксенон ВАЗ 2110.
Уже сотрудники ГИБДД выдают новую и окончательную документацию, свидетельствующую о том, что все изменения были внесены законно.
Проведение всех процедур обойдется примерно в 4,5 тысячи рублей. Из которых 3000 рублей нужно будет заплатить за заключение. Еще 500 рублей за то, чтобы было рассмотрено заявление, связанное с переоборудованием. И чуть более 1000 рублей полагается за технический осмотр, регистрационное свидетельство, отметку в ПТС.
Установка ксенона
Очень важно, чтобы на самих фарах была буква «D» — именно она говорит о том, что в фары может быть вставлен ксенон. Если же стоит буква «H», то могут возникнуть проблемы с органами власти. Перед тем, как устанавливать ксенон в ВАЗ 2110, необходимо снять стандартные блок-лампы. Выполняются демонтаж и установка ксенона по следующей схеме:
- Снимаем минусовую клемму с аккумулятора.
- Все разъёмы с фар должны быть отключены.
- Аккуратно выкручиваем болты, крепящие блок оптики.
- Демонтируем радиаторную решетку.
- Снизу будет болт, который крепит снизу фару. Поддеваем накладку и полностью снимаем её.
- Воспользовавшись 10-ым ключом, откручиваем гайку, крепящую блок к кронштейну.
- После этого блок может быть извлечен.
- Следующий шагом будет проворачивание фиксатора, который относится к цилиндру гидрокоррекотора. Теперь полностью извлекаем его.
- Перед тем, как будет начата установка, необходимо снять указатель поворота – его держат несколько болтов.
Чтобы не иметь проблем с законом, лучше поставить легальный модуль ксенона. Как вариант, можно взять фары от Hella. Подойдет модель как первого, так и второго поколения. Обозначаются они названием Lens G2, в штатном порядке фары устанавливаются BMW E60, поэтому вопросов к качеству быть не может.

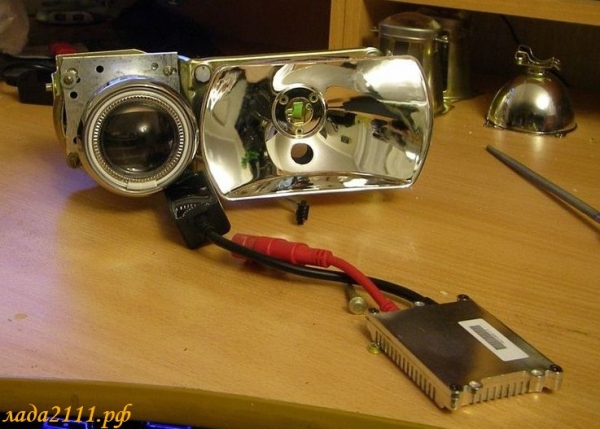

Монтаж модуля
Если вы хотите, чтобы установка ксенона на ВАЗ 2110 выполнялась в рамках закона, купите новый разрешенный модуль.
Хорошо зарекомендовали себя модули, которые с завода устанавливаются на немецкие автомобили БМВ Е60. Сами понимаете, о качестве какого уровня идет речь.
Киржач в разборе
Только обязательно учтите тот факт, что для ВАЗ 2110 подойдут «баварские» модули Hella Lens G2. Это модуль второго поколения, имеющий более широкие линзы. Первое поколение нам не подходит.
Разумеется, конструктивно автомобили отличаются, потому придется несколько подкорректировать установку.
Для начала приобретите необходимые материалы. Всего по две штуки:
- Игнитор;
- Блок розжига;
- Линзы Hella;
- Биксеноновые фонари.
Если брать не новые линзы, а бывшие в употреблении, покупка всего комплекта обойдется вам примерно в 3,5 тысячи рублей. Поскольку ставить вы их будете сами, дополнительных финансовых затрат быть не должно.
Процесс доработки выглядит так.
- Замерьте размер посадочного места, куда монтируется стандартный модуль Киржач. Теперь там будет располагаться модуль Hella. Место следует подготовить заранее.
- К штатной проводке подключается проводка от биксеноновой оптики. Здесь проблем не возникает, поскольку все идеально совпадает.
- Теперь ставится на свое место новый биксеноновый модуль.
- Фиксировать блок розжига можно любым удобным для вас способом, поскольку места для установки более чем достаточно в ВАЗ 2110.
Статья в тему: Технические характеристики двигателя ВАЗ 2114
Линзы, противотуманки и ксенон
Некоторые заступники ксенона имеют такую позицию: достоинства ксенонового света лучшим образом появляются с фокусирующей линзой, обеспечивающей корректное распределение светового пучка. Линзованные птф с ксеноновым светом — не слепят, и делают функцию Противотуманки лучше.
