Коленвал ваз 2106 размеры чертеж

Проверка. Установите коленчатый вал на две призмы (рис. 2-36) и проверьте индикатором:

  • биение коренных шеек: максимально допустимое 0,03 мм;
  • биение посадочных поверхностей под звездочку и подшипник первичного вала коробки передач; максимально допустимое 0,04 мм;
  • смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек; максимально допустимое ±0,35 мм;
  • неперпендикулярность по отношению к оси коленчатого вала торцевой поверхности фланца. При проворачивании вала, индикатор, установленный сбоку, на расстоянии 34 мм (рис. 2-36) от оси вала, не должен показывать биения более 0,025 мм.

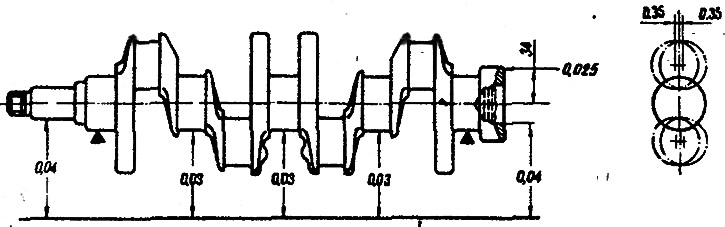

Рис. 2-36. Допустимые биения основных поверхностей коленчатого вала

На коренных, шатунных шейках и на щеках коленчатого вала трещины не допускаются. Если они обнаружены — замените вал.

На поверхностях коленчатого вала, сопрягаемых с рабочими кромками сальников, не допускаются царапины, забоины и риски.

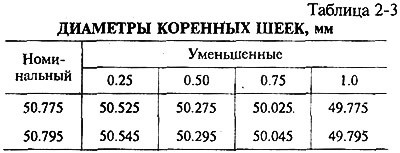

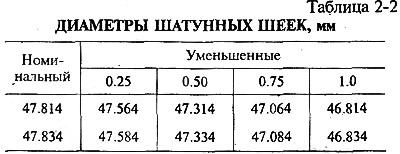

Измерьте диаметры коренных и шатунных шеек. Шейки следует шлифовать если их износ больше 0,03 мм или овальность шеек больше 0,003 мм, а также если, на шейках есть задиры и риски.

Шлифование шеек. Коренные и шатунные шейки шлифуйте, уменьшая на 0,25 мм, так, чтобы получить в зависимости от степени износа диаметры, соответствующие значениям, приведенным в табл. 2-2, 2-3 и радиусы галтелей шеек, как указано на рис. 2-35.

После шлифования и последующей доводки шеек хорошо промойте поленчатый вал для удаления остатков абразива. Каналы для смазки с удаленными заглушками несколько раз промойте бензином под давление. На первой щеке коленчатого вала маркируйте величину уменьшения коренных и шатунных шеек (например, К 0,25; Ш 0,50). Овальность и конусность коренных и шатунных шеек после шлифования должны быть не более 0,007 мм.

Ремонт коленвала

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят. Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала. При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе. Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных). При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала. Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

  • при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
  • биение посадочного места под подшипник коленвала и звездочку — до 0,04 мм;
  • конусность, а также овальность шатунных шеек — до 0,007 мм.

Читать также: Максимальная скорость бугатти вейрон спорт

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Если обнаружены трещины на коренных или шатунных шейках и на щеках коленчатого вала, его требуется заменить. Мелкие задиры, царапины, забоины и риски на шейках и поверхностях коленчатого вала двигателей ВАЗ, сопрягаемых с рабочими кромками сальников, нужно зачистить и заполировать. При износе более 0,03 мм или овальности более 0,03 мм, а также при наличии значительных задиров и рисок, шейки следует отшлифовать.

Зазор между вкладышами и шейками коленчатого вала двигателей ВАЗ можно проверить расчетом, измерив детали, либо с помощью пластмассовой, оловянной или свинцовой проволоки.

Для этого необходимо сделать следующее.

1. Тщательно очистить рабочую поверхность вкладышей и шеек.
2. Установить шатун на шейке коленчатого вала согласно нумерации.
3. Поместить отрезок проволоки на поверхность шатунной шейки.
4. Установить крышку с вкладышем на шатун и затянуть гайки моментом 51 Нм (5,2 кгсм).
5. Поместить отрезок проволоки на поверхность коренной шейки.
6. Установить крышку с коренным вкладышем и затянуть болты моментом 80,4 Нм (8,2 кгсм).
7. Снять крышки.
8. По толщине сплющенной проволоки определить величину зазора.

Если зазор меньше предельного, прежние вкладыши можно использовать снова. При зазоре, большем чем допустимый, необходимо заменить вкладыши новыми. Если зазор больше предельного, то возможно использование номинальных или ремонтных вкладышей без шлифовки коленчатого вала.

Но если заменить вкладыши без перешлифовки коленчатого вала, то срок их службы составит половину срока службы новых. При благоприятных условиях эксплуатации удается еще раз установить новые вкладыши без перешлифовки вала, но они уже служат примерно треть срока новых. Так как зазоры велики и вкладыши разбиваются при перегрузках.

Зазоры в подшипниках коленчатого вала двигателей ВАЗ.

Если шейки коленчатого вала двигателей ВАЗ изношены и шлифуются до ремонтного размера, то устанавливают ремонтные вкладыши увеличенной толщины.

Установив коленчатый вал на призмы, индикатором проверяют:

— Биение коренных шеек.
— Биение посадочных поверхностей под звездочку, шкивы, маховик, подшипник первичного вала коробки передач.
— Смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек.
— Биение торцевой поверхности фланца.

Допуски биения шеек коленчатого вала двигателей ВАЗ.

Если установлено биение коренных шеек, то нужно промерить их микрометром. Если эллипсности шеек нет, значит, вал погнут.

Коленчатый вал может быть погнут при:

— Прилипании и проворачивании вкладышей.
— Работе с разбитым и стучащим вкладышем шатуна.
— Заклинивании поршня.
— Обрыве шатуна.

Цифры -0,25, -0,50, -0,75 и -1,00 указывают величину уменьшения диаметра шеек коленчатого вала после шлифования. Промерами всех коренных шеек на эллипсность и биение необходимо установить величину прогиба вала и решить, до какого ремонтного размера шлифовать коренные шейки, чтобы компенсировать погнутость. Также следует проверить, на эллипсность и биение посадочных мест под шкивы звездочки и маховик.

Размеры шеек коленчатого вала двигателей ВАЗ.

Контрольные параметры для коленчатого вала двигателей ВАЗ.

Два упорных полукольца, установленных по обе стороны заднего (на двигателях ВАЗ-1111 и 11113 — среднего) коренного подшипника, ограничивают осевое перемещение коленчатого вала. С передней стороны подшипника установлено сталеалюминиевое полукольцо, а с задней стороны — металлокерамическое, желтого цвета. Полукольца могут изготавливаться нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

Проверка осевого зазора между полукольцами и упорными поверхностями коленчатого вала двигателей ВАЗ осуществляется следующим образом.

1. Установить индикатор на магнитной подставке, уперев его шток в торец вала.
2. Вставить концы двух отверток между крайними щеками вала и стенками блока.
3. Перемещая вал отвертками, проверить по индикатору осевой зазор.

Проверка осевого зазора коленчатого вала двигателей ВАЗ.

Нормальный зазор для всех двигателей ВАЗ находится в пределах 0,06-0,26 мм. Если зазор больше максимально допустимого (0,35 мм), необходимо заменить упорные полукольца ремонтными, увеличенными на 0,127 мм.

Осевой зазор коленчатого вала можно проверить прямо на автомобиле. Осевое перемещение коленчатого вала создается нажатием и отпусканием педали сцепления, а величина зазора определяется по величине перемещения переднего конца вала.

Шлифование шеек коленчатого вала двигателей ВАЗ.

Шейки шлифуют с уменьшением диаметра до ближайшего ремонтного размера. При шлифовании выдерживают размеры галтелей шеек, овальность и конусность коренных и шатунных шеек в пределах установленных норм. До завершения шлифовки вала приобретать вкладыши не стоит, так как неизвестен нужный размер.

В результате скручивания вала при работе и остаточной деформации возникает несоосность шатунных шеек, исправление которой при шлифовании может потребовать перехода не к очередному ремонтному размеру, а через него к следующему.

Контроль обработки галтелей шеек коленчатого вала двигателей ВАЗ.

Этого же может потребовать и брак шлифовщика, «запоровшего» одну из шеек. Ведь не всегда учитывают жесткость, материал, длину и вес вала, как это требуется при обработке. Кроме того, устанавливать вал для шлифовки следует только в центрах. При этом обработка ведется от базовых размеров и осей изготовителя, а также устраняется опасность прогиба вала.

Закрепление вала в патроне ведет к его деформации и отклонению от осей из-за неточности положения кулачков в самом патроне, несоосности патрона и задней бабки. В результате вместо прежних величин овальности, конусности, несоосности и биения шеек появятся новые, тоже превышающие допустимые. Вал лишь по виду будет выглядеть красиво.

Еще одна важная особенность. Вращение вала в станке должно быть в ту же сторону, что и при работе в двигателе. При трении шеек о вкладыши верхний слой металла шеек должен испытывать усилия в том же направлении, что и при обработке шеек. Иначе сопротивление трению возрастает из-за незаметных «волн» остаточного напряжения верхнего слоя металла от действия резца или шлифовального круга.

Хорошо отшлифованные шейки не должны иметь следов прижита. После шлифовки снова проверяются биение вала, овальность, конусность и размеры шеек. При небрежном шлифовании коренных шеек можно повредить поверхности, контактирующие с упорными шайбами.

Смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек, после шлифования должно быть в пределах ±0,35 мм для всех двигателей. Для проверки необходимо выставить вал на призмах так, чтобы ось шатунной шейки первого цилиндра находилась в горизонтальной плоскости, проходящей через оси коренных шеек.

Шлифовка шеек коленчатого вала двигателей ВАЗ.

Индикатором нужно проверить смещение в вертикальном направлении шатунных шеек второго, третьего и четвертого цилиндров относительно шатунной шейки первого цилиндра. На первой щеке коленчатого вала следует отмаркировать величину уменьшения коренных и шатунных шеек (например, К 0,25; Ш 0,50).

Шейки и места, контактирующие с сальниками, необходимо отполировать. Чистота поверхности должна быть примерно 0,2-0,4 мкм, так как сальники работают долго лишь при шероховатости не более Ra = 0,16-0,32 мкм и овальности вала до 0,05 мм.

Ориентиром шероховатости поверхностей может служить новый шарик или ролик подшипника, шероховатость которого менее 0,32 мкм. Размеры шеек при шлифовании следует контролировать не микрометром, а индикатором. Позволяющим непрерывно следить за изменением размера шлифуемой шейки. После шлифования и полировки шеек нужно промыть коленчатый вал для удаления остатков абразива. Удалить заглушки каналов для смазки и несколько раз промыть каналы бензином под давлением.

Прежде чем доверить шлифование своего коленчатого вала специалисту из мастерской, посмотрите, как там поставлено дело. Если коленвалы, ожидающие ремонта или уже отремонтированные, лежат на стеллажах или верстаках, если вал крепится на станке не в центрах, а в патроне, если измерения ведут не индикатором, а микрометром или даже штангенциркулем, бегите оттуда и ищите другую мастерскую.

Все длинные точные детали — коленчатые и распределительные валы — должны храниться в подвешенном состоянии во избежание прогиба. В крайнем случае — лежа. Имея опоры под коренными шейками.

Подшипники коленчатого вала двигателей ВАЗ.

На вкладышах и упорных полукольцах не производят никаких подгоночных операций. При наличии задиров, рисок или отслоения антифрикционного слоя, вкладыши и полукольца нужно заменить. При правильных зазорах и сборке обеспечивается свободное вращение коленчатого вала.

А при слишком малых зазорах возможен проворот вкладышей со смятием замков и перекрытием масляного канала в шейке вала. Из-за отсутствия смазки они плавятся, прилипают к валу. Снова проворачиваются и буквально обдирают шейку. Нередко так глубоко, что перешлифовкой не удается получить даже последний ремонтный размер.

Лучше проверить новые вкладыши шатунных подшипников до сборки узлов. Шатуны с вкладышами, но без поршней, необходимо установить на шейки коленчатого вала, лежащего на верстаке. После чего затянуть гайки рекомендованным моментом.

Далее нужно проверить легкость скольжения в подшипниках. Поднять висящий верхней головкой вниз шатун на 45 градусов и отпустить. Под действием собственного веса он должен плавно опуститься в прежнее положение. Опуститься, а не упасть (при слишком большом зазоре) и не застрять в поднятом положении (при недостаточном зазоре).

Дефекты вкладышей коленчатого вала двигателей ВАЗ.

Если после затяжки болтов вал не проворачивается рукой, крышку нужно снять и проверить вкладыши. Места защемления хорошо заметны. Чаще всего они бывают возле замков. Аккуратно зачистите их шабером. Не стоит работать шкуркой. Так как в мягкой поверхности вкладыша могут остаться крупинки абразива, которые будут царапать вал и вкладыш.

Нежелательно использование старых вкладышей с прокладками под них из фольги или бумаги. Как это практиковалось во времена дефицита запчастей. Нарушение геометрии сопряжения подшипника и вала ускорит износ шеек и увеличение их овальности до степени, неисправимой шлифовкой или вынуждающей шлифовать, перепрыгивая через ремонтный размер, сокращая тем самым ресурс вала.

Толщина вкладышей коленчатого вала двигателей ВАЗ.

Затягивать болты лучше при проворачивании вала рукой. Легкого вращения вала удается добиться только постепенной затяжкой и вращением для осадки вкладышей в постелях и замках. Затянуть болты, вращать вал, пока он не станет вращаться легко, вновь затянуть и снова вращать и т. д. Так поступают с каждым подшипником. После сборки всех коренных подшипников вал должен проворачиваться от усилия рук, воздействующих на противовесы или на звездочку.

После завершения работы и проверки легкости вращения вала нужно снять крышку заднего подшипника (на двигателях ВАЗ-1111, 11113, 2110, 2111 — среднего) и установить в гнезда опоры два упорных полукольца выемками к упорным поверхностям коленчатого вала. С передней стороны опоры следует установить сталеалюминиевое полукольцо, а с задней стороны — металлокерамическое. На последнем этапе нужно проверить осевой зазор коленчатого вала.

По материалам книги «Ремонт двигателя своими руками».
Волгин В.В.

Диагностика неисправности

Диагностику упорных деталей проводят обычно после 120-тысячного пробега мотора. Она состоит из трёх шагов.

  1. Осмотреть ДВС визуально на подтёки масла. Если они имеются, это уже косвенный признак. Плохо зафиксированный коленвал выдавливает сальник, отвечающий за герметизацию. И смазка начинает вытекать.
  2. Расшатать шкив генератора монтажной лопаткой, уперев один конец инструмента в кузов. Допустимый осевой люфт не должен превышать 0,35 мм.
  3. Нажать на педаль муфты из салона автомобиля. Коленчатый вал при этом не должен перемещаться вперёд. Иначе — это самый верный признак поломки упорных полуколец.

Осевые перемещения коленвала вызывают громкий нерегулярный стук, который опытные мотористы умеют различать.

Недостатки и преимущества

Двигатель 2106 имеет существенные недостатки:

  • излишнее тепло отводится в лунку днища поршня и оребрение стальными регулирующими пластинами внутри бобышек;
  • динамические нагрузки снижаются за счет смещения пальца от оси симметрии вправо;
  • при сборке в двигатель поршни монтируются маркировкой в одну сторону, что увеличивает трудозатраты и человеческий фактор.


Поршень 2106

В ДВС использована головка блока цилиндров от модели 2103, стартер 35.3708 и генератор Г221 для двигателя с током 42А. Расход масла не превышает 700 г/1000 км пробега. В руководстве по эксплуатации указано, что рекомендовано добавлять на 200 мл меньше смазки, чем объемы системы в целом. Маркировки, какое масло лить, приведены в верхней таблице.

Что создает давление масла в системе

За создание давления масла в двигателе отвечает масляный насос, оснащенный редукционным клапаном.

Схема работы масляного насоса.

Конструктивно эти устройства могут различаться, но принцип действия у них един – блок из двух шестерен засасывает масло через маслозаборник из поддона и направляет в систему через масляный фильтр. На выходе из насоса обязательно установлен клапан, не допускающий повышения давления выше максимального заданного значения. Он называется редукционным.

Какие проблемы с системой смазки могут иметь место, в чем их причины и как с этим бороться, рассмотрим далее.

Загорелась лампочка низкого давления масла

Как уже говорилось выше, наиболее частой и опасной для мотора является ситуация с недостаточными показаниями. Именно поэтому большинство современных автомобилей оснащено лампой пониженного давления масла на панели приборов. И вот в один момент, который прекрасным никак не назовешь, она загорелась… Что делать?

  1. Лампа давления масла обязана гореть при включенном зажигании и остановленном моторе. Если она вовсе не загорается, надо заменить контрольную лампу в приборной панели.
  2. Если контрольная лампа не погасла при еще работающем моторе, его необходимо немедленно остановить и проверить уровень смазки щупом. Если он ниже минимального, то нужно просто добавить жидкость до нормы. Высока вероятность того, что проблема исчезнет. Длительная эксплуатация с недостаточным уровнем запрещается любым производителем, так как, в первую очередь, пострадает масляный насос, а затем и остальные детали.

Если параметр соответствует норме или после доливки и повторного запуска лампа не гаснет, то разбираться с проблемой будет сложнее и точно потребуется обращение в сервис.

Шестерня масляного насоса, поврежденная эксплуатацией с низким уровнем масла.

Причины поломки

Износ деталей – основная причина выхода из строя шатуна. Ремонт верхней головки производится редко, а срок службы втулки эквивалентен ресурсу всего ДВС. Но существуют явления, при которых шатун может изогнуться или полностью разрушаться. Это происходит вследствие столкновения поршня с головкой блока, гидроудара или попадания в камеру абразивных веществ и посторонних предметов.

Подшипники нижней головки изнашиваются по причине неудовлетворительного смазывания. Об этом свидетельствует удлинение шатунных болтов, изменение цвета частей вкладышей (чернеют) и шатунной головки (становится темно-синей), замятие вкладышей. В случае, если смазывание обеспечивалось должным образом, причиной поломки служит разрушение или износ самих подшипников.

Причинами поломки шатуна может быть засорение фильтров, недостаточный уровень моторного масла и его несвоевременная замена, потеря маслом рабочих свойств, попадание в цилиндр загрязнений и абразивов.

Ремонт коленвала

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят. Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала. При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе. Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных). При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала. Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

  • при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
  • биение посадочного места под подшипник коленвала и звездочку – до 0,04 мм;
  • конусность, а также овальность шатунных шеек – до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

П оршневая группа включает в себя поршень, поршневые кольца, поршневой палец с фиксирующими деталями. Поршень воспринимает усилие расширяющихся газов при рабочем ходе и передает ею через шатун па кривошип коленчатого вала; осуществляет подготовительные такты; уплотняет над поршневую полость цилиндра как от прорыва газов в картер, так и от излишнего проникновения в нее смазочного материала.

Коренные подшипники

Для коренных подшипников применяются подшипники скольжения, выполненные в виде вкладышей, основой которых является стальная лента толщиной 1,9—2,8 мм для карбюраторных двигателей и 3—6 мм для дизелей. В качестве антифрикционного материала вкладышей используют высокооловянистый алюминиевый сплав для карбюраторных двигателей и трехслойные с рабочим слоем из свинцовой бронзы.

Маховик

Маховик служит для уменьшения неравномерности вращения коленчатого вала, накопления энергии во время рабочего хода поршня, необходимой для вращения вала в течение подготовительных тактов, и вывода деталей КШМ из ВМТ (верхней мертвой точки) и НВТ (нижней мертвой точки).
В многоцилиндровых двигателях маховик является, в основном, накопителем кинетической энергии, необходимой для пуска двигателя и обеспечения плавного трогания автомобиля с места.

Маховики отливают из чугуна в виде лиска с массивным ободом и проводят его динамическую балансировку в сборе с коленчатым валом. На ободе маховика имеется посадочный поясок для напрессовки зубчатого венца для электрического пуска стартером. На цилиндрической поверхности маховика находятся метки или маркировочные штифты и надписи, определяющие момент прохождения ВМТ поршнем первого цилиндра. На торцевую рабочую поверхность опирается фрикционный диск сцепления. Для крепления его кожуха имеются резьбовые отверстия. Маховик центрируют по наружной поверхности фланца с помощью выточки, а положения его относительно коленчатого вала фиксируют установочным штифтом или несимметричным расположением отверстий крепления маховика.

Поршни

Шатун необходим для соединения поршня с коленчатым валом и передачи усилия от поршня к коленчатому валу

Устройство КШМ автомобиля.

1 — стопорное кольцо, 2 — поршневой палец, 3 — маслосьемные кольца, 4 — компрессионные кольца, 5 — камера сгорания, 6 — днище поршня, 7 — головка поршня: 8 — юбка поршня; 9 — поршень: 10 — форсунка; 11- шатун; 12 — вкладыш; 13 — шайба , 14 — длинный болт; 15 — короткий болт; 16 — крышка шатуна, 17 — втулка шатуна; 18 — номер на шатуне; 19 — метка на крышке шатуна; 20 — шатунный болт.

Поршень состоит из головки поршня и направляющей части — юбки поршня. С внутренней стороны имеются приливы — бобышки с гладкими отверстиями под поршневой палец. Для фиксации пальца в отверстиях проточены канавки под стопорные кольца. В зоне выхода отверстий на внешних стенках юбки выполняются местные углубления, где стенки юбки не соприкасаются со стенками цилиндров. Таким образом получаются так называемые холодильники. Для снижения температуры нагрева направляющей поршня в карбюраторных двигателях головку поршня отделяют две поперечные симметричные прорези, которые препятствуют отводу теплоты от днища.

Нагрев, а следовательно, и тепловое расширение поршня по высоте неравномерны. Поэтому поршни выполняют в виде конуса овального сечения. Головка поршня имеет диаметр меньше, чем направляющая. В быстроходных двигателях, особенно при применении коротких шатунов, скорость изменения боковой силы довольно значительна. Это приводит к удару поршня о цилиндр. Чтобы избежать стуков, при перекладке поршневые пальцы смещают на 1,4—1,6 мм в сторону действия максимальной боковой силы, что приводит к более плавной перекладке и снижению уровня шума.

Головка поршня состоит из днища и образующих ее стенок, в которых именно канавки под поршневые кольца. В нижней канавке находятся дренажные отверстия для отвода масла диаметром 2,5—3 мм. Днище головки является одной из стенок камеры сгорания и воспринимает давление газов, омывается открытым пламенем и горячими газами. Для увеличения прочности днища и повышения обшей жесткости головки се стенки выполняются с массивными ребрами. Днища поршней изготовляют плоскими, выпуклыми, вогнутыми и фигурными. Форма выбирается с учетом типа двигателя, камеры сгорания, процесса смесеобразования и технологии изготовления поршней.

Поршневые кольца

Поршневые кольца — элементы уплотнения поршневой группы, обеспечивающие герметичность рабочей полости цилиндра и отвод теплоты от головки поршня.

По назначению кольца подразделяются на:

Компрессионные кольца — препятствующие прорыву газов в картер и отводу теплоты в стенки цилиндра.

Маслосъемные кольца — обеспечивающие равномерное распределение масла по поверхности цилиндра и препятствующие проникновению масла в камеру сгорания.

Для повышения износостойкости первого компрессионного кольца, работающего и условиях высоких температур и граничного трения, его поверхность покрывают пористым хромом. Устанавливая на поршень поршневые кольца, необходимо следить за тем, чтобы замки соседних колец были смещены один относительно другого на некоторый угол (90 —180 градусов).

Шатун шарнирно соединяет поршень с кривошипом коленчатого вала. Он воспринимает от поршня и передает коленчатому валу усилие давления газов при рабочем ходе, обеспечивает перемещение поршней при совершении вспомогательных тактов. Шатун работает в условиях значительных нагрузок действующих по его продольной оси.

Для смазывания подшипника поршневого пальца (бронзовая втулка) в верхней головке шатуна имеются отверстие или прорези. В двигателях марки «ЯМЗ» подшипник смазывается под давлением, для чего в стержне шатуна имеется масляный канал. Плоскость разъема нижней головки шатуна может располагаться под различными углами к продольной оси шатуна. Наибольшее распространение получили шатуны с разъемом перпендикулярным к оси стержня, В двигателях марки «ЯМЗ» имеющим больший диаметр, чем диаметр цилиндра, pазмер нижней головки шатуна, выполнен косой разъем нижней головки, так как при прямом разъеме монтаж шатуна через цилиндр при сборке двигателя становится невозможным. Для подвода масла к стенкам цилиндра на нижней головке шатуна имеется отверстие. С целью уменьшения трения и изнашивания в нижние головки шатунов устанавливают подшипники скольжения , состоящие из двух взаимозаменяемых вкладышей (верхнего и нижнею).

Вкладыши изготовляются из стальной профилированной ленты толщиной 1,3—1,6 мм для карбюраторных двигателей и 2—3,6 мм для дизелей. На ленту наносят антифрикционный сплав толщиной 0,25—-0,4 мм — высокооловянистый алюминиевый сплав (для карбюраторных двигателей). На дизелях марки «КамАЗ» применяют трехслойные вкладыши, залитые свинцовистой бронзой. Шатунные вкладыши устанавливаются в нижнюю головку шатуна с натягом 0,03—0,04 мм. От осевого смешения и провертывания вкладыши удерживаются в своих гнездах усиками, входящими в пазы, которые при сборке шатуна и крышки должны располагаться на одной стороне шатуна.

Устройство двигателя автомобиля не сложно для обучения, главное изучать материал последовательно и систематизированно.
