Коробка передач робот как пользоваться видео

Инструкция как пользоваться коробкой-автомат (АКПП)

В этой статье мы вам расскажем о том, как правильно пользоваться коробкой-автомат (АКПП). Не смотря на то, что управлять автомобилем, оснащенным коробкой-автомат, намного проще, чем пользоваться механической коробкой переключения передач, у АКПП также есть свои особенности и секреты.

О том, в чем отличие между разными видами коробок передач и какая трансмиссия лучше, мнений масса. А вот об особенностях управления и эксплуатации автомобилей с коробками-автомат нам хотелось бы раскрыть вопрос шире. Видео-инструкция, как правильно пользоваться АКПП, находится в конце статьи.

Возможно вам также будут интересны следующие материалы:

Основные узлы РКПП

Первые роботизированные коробки начали устанавливать на автомобили в 1990-х годах. Фактически, такие «роботы» представляли собой обычные МКПП, только передачи и сцепление в них переключались гидро- или электроприводами. Такие агрегаты устанавливались на автомобилях многих автопроизводителей и представляли собой дешевую альтернативу более дорогому «автомату». Такие «роботы» имели один диск сцепления и зачастую работали с задержками переключения, из-за чего автомобиль двигался в «рваном» режиме движения, тяжело завершал обгон и с трудом вливался в поток. В современном автомобилестроении однодисковые РКПП практически не применяются.

Сегодня автопроизводители всего мира используют второе поколение роботизированных коробок – так называемые коробки передач DSG с двумя сцеплениями (Direct Shift Gearbox). Специфика функционирования роботизированной коробки DSG состоит в том, что пока работает одна передача, последующая уже полностью готова для перемены. За счет этого РКПП DSG работает максимально быстро, даже профессиональный водитель не сможет так быстро переключить скорости на «механике». По мнению аналитиков рынка, в будущем педаль сцепления для управления транспортным средством исчезнет, так как проще и удобнее управлять машиной посредством усилий робота.

Роботизированная коробка для переключения скоростей с DSG также собрана по принципу механической, но оснащена двумя ведущими валами (стержнями), а не одним. Причем эти валы находятся один в другом. Внешний стержень полый, в него вставлен первичный вал. На каждом из них располагаются шестерни разных приводов:

  • на внешнем – шестеренки для приводов 2-ой, 4-ой и 6-ой передач;
  • на внутреннем — шестерни для приводов 1-ой, 3-ей, 5-ой и задней передач.

Каждый вал «робота» DSG оснащен своим собственным сцеплением. Для того чтобы включать/отключать сцепление, а также двигать синхронизаторы в коробке, используются актуаторы – система сцепления и переключения передач. Конструктивно актуатор представляет собой электрический двигатель с редуктором. Некоторые модели авто оснащены гидравлическим актуатором в виде гидроцилиндра.

Главным узлом РКПП с DSG является микропроцессорный блок управления. К нему подключаются датчики от двигателя и электронных систем активной безопасности: ABS, ESP и прочих. Для удобства обслуживания микропроцессорный блок располагается в корпусе бортового компьютера. Данные с датчиков оперативно поступают в микропроцессор, который автоматически «принимает решение» о повышении/понижении передачи.

Особенности управления

Некоторые режимы работы РКПП получила от автоматической коробки, а именно:

  • «N» — нейтраль. Режим, при котором крутящий момент на колеса от КПП не передается. То есть двигатель работает, на коробку передается вращение, но из-за положения шестерен на колеса оно не передается. Используется при длительной стоянке авто, перед началом движения, после остановки;
  • «R» — движение задним ходом. Здесь все просто, водитель переводит селектор в это положение и авто движется назад.

Другие же режимы роботизированной коробки имеют свое обозначение:

  • «А/М» или «Е/М» — движение вперед. Этот режим соответствует режиму «D» автоматической коробки, то есть автомобиль движется вперед, а КПП производит переключение передач. В режиме «М» выполняется ручное управление. Переводом селектора в определенный паз выбирается необходимый режим;
  • «+», «-» — переключатель передач. Кратковременные переводы селектора в сторону «+» или «-» обеспечивают переключение передачи при ручном режиме управления «М».

Основные отличия от автоматической коробки

Автоматическая коробка не утратила актуальности ни с появлением вариатора, ни с появлением роботизированной трансмиссии. Это по-прежнему довольно надежный, а главное хорошо изученный агрегат. Сходство в том, что и автомат, и робот обеспечивают плавный переход с одной передачи на другую. На этом всё. Гораздо больше отличий. Главная разница между этими двумя коробками заключается в следующем:

  1. В АКПП не предусмотрено жесткое сцепление с двигателем;
  2. Робот ощутимей снижает нагрузку на мотор за счет максимально коротких переключений передач;
  3. С автоматической КПП автомобиль уступает в плане динамики;
  4. Новые РКПП еще недостаточно хорошо изучены, окончательно неизвестен ресурс этих агрегатов, чего нельзя сказать об АКПП.

Возможно, автомат даже накладней обслуживать, а вот что касается ремонта, то здесь и говорить нечего. Автоматическую коробку перебирают на каждом шагу, хватает и грамотных специалистов, способных в кратчайшие сроки восстановить агрегат после серьёзной поломки. В случае с РКПП ситуация ровно обратная.

Недостатки и особенности робота

Начнем с конструктивных особенностей «робота», который по сути является механической коробкой передач, но без третьей педали. За выжим сцепления в такой КП отвечает электропривод (актуатор).

В отличие от автоматической коробки с гидротрансформатором, конструкция роботизированной «механики» значительно проще, поэтому и дешевле в производстве. Последнее преимущество сыграло главную роль в быстром появлении «роботов» на многих недорогих моделях.

Но как оказалось, производители немного поспешили с массовым запуском такой трансмиссии на рынок. Все дело в том, что большинство «роботов», особенно при активной езде, не обеспечивали плавного переключения передач, раздражая водителей рывками и задержками при смене ступеней, а также откатом при старте на подъеме. Кроме того, роботизированные КП не могли похвастаться высокой надежностью.

Роботизированная коробка передач с двойным сцеплением

Улучшить плавность «роботов» взялся концерн Volkswagen, внедрив на своих моделях в середине 2000-х годов преселективный «робот» с двумя сцеплениями (DSG). В таких трансмиссиях четные и нечетные передачи, расположены на отдельных валах, оснащенных индивидуальными сцеплениями.

Новый тип КП хоть и стал совсем недешевым в производстве, но избавился от медлительности первых «роботов» и даже смог обеспечить автомобилю динамику разгона лучше, чем у версий с обычной «механикой». В дальнейшем многие ведущие автопроизводители также начали переходить на подобные “автоматы”, заказывая их у ведущих производителей трансмиссий.

Впрочем, в некоторых случаях остались вопросы к надежности отдельных КП данного типа. Но в сравнении с прежним «роботом» плавность и скорость переключений выросла просто несравнимо.

В подтверждение этого превосходства отметим, что в настоящий момент большинство брендов уже отказались от применения «роботов» на базе классических механических КП и в ближайшем будущем такая трансмиссия может уйти в историю.

Помимо «скорострельности», современные роботизированные КП превосходят классические «автоматы» и по экономичности. «Роботы» вполне способны помогать двигателю расходовать топливо на уровне версий с «механикой».

Начало движения на подъем, его преодоление, спуск

Некоторые машины с РКПП не оснащены функцией помощи старта на подъем, по этой причине необходимо самому научится правильно двигаться в таких ситуациях. С коробкой роботом нужно вести себя точно так же как и с МКПП. Ставим селектор в режим «А» и медленно давим на акселератор, попутно убирая машину с ручника. Это поможет автомобилю не скатиться назад. Перед этим желательно потренироваться, чтобы прочувствовать и понимать, в какой момент сцепление начало включаться и можно снимать с ручника.

Если на гору нужно подниматься зимой, то лучше переключится на ручное управление установив первую передачу или режим «М1», Помните, что давление на газ должно быть максимальным, это не вызовет пробуксовки. Когда в машине имеется гироскоп, на подъёме взят автоматический режим, то коробка начнет сама переключаться на нужные передачи. Робот сам определяет положение и начинает перещелкивать скорости — в основном на пониженные. В зависимости от ситуации можно перевести рычаг в режим «М» и зафиксировать текущую скорость. Когда скорость вас не устраивает можно выбрать необходимую, при этом не следует опускать обороты ниже 2500 и превышать 5000. Во время спуска делать ничего не нужно, будет достаточно просто перевести селектор в режим «А» и убрать с ручника.

Схема работы РКПП

Основные проблемы DSG7 — видео

Слабые места мехатроника

Наиболее слабые места — мехатроник и сцепление.

DSG 7 — недостатки

Есть автолюбители не довольные работой данной трансмиссии на все 100%. Что могло им не понравиться и какие возникают в коробке дсг проблемы?

Настолько ли хороша коробка ДСГ7?

— Появление у дсг рывков и вибраций при переключении передач. Данный недостаток вызван тем, что сцепление dsg начинает изнашиваться. В результате получается такой же эффект, если в машине с механической КП не выжать педаль сцепления при переключении передачи. Одним словом вибрация распространяется по всему кузову в зависимости от состояния сцепления, и прогрессирует до полного отказа коробки передач.

— Посторонние шумы под капотом. Преимущественно металических деталей при проезде лежачих полицейских.

— Снижение тяги, при разгоне автомобиля. Данная проблема известна разработчикам и они обещают ее вскоре устранить.

Новая коробка передач с двойным сцеплением для автомобилей MINI: мгновенное переключение передач для еще большего удовольствия за рулем.

Новые MINI 3 двери и 5 дверей, а также MINI Cabrio будут оснащаться новой 7-ступенчатой трансмиссией Steptronic с двойным сцеплением, обеспечивающей быстрое ускорение без прерывания передачи крутящего момента.

егендарный британский бренд MINI подчеркивает спортивный характер своих текущих моделей в сегменте компактных автомобилей премиум-класса при помощи новой трансмиссии. Усовершенствованная 7-ступенчатая коробка передач Steptronic с двойным сцеплением, представленная отныне на MINI 3 двери, 5 дверей, а также MINI Cabrio, отличается невероятной скоростью и мягкостью переключения передач, а также повышенной топливной экономичностью. Она предлагается в паре с доступными на выбор бензиновыми и дизельными двигателями и в качестве альтернативы стандартной 6-ступенчатой механической трансмиссии, обеспечивая впечатляющую динамику и высокий уровень комфорта во время движения.

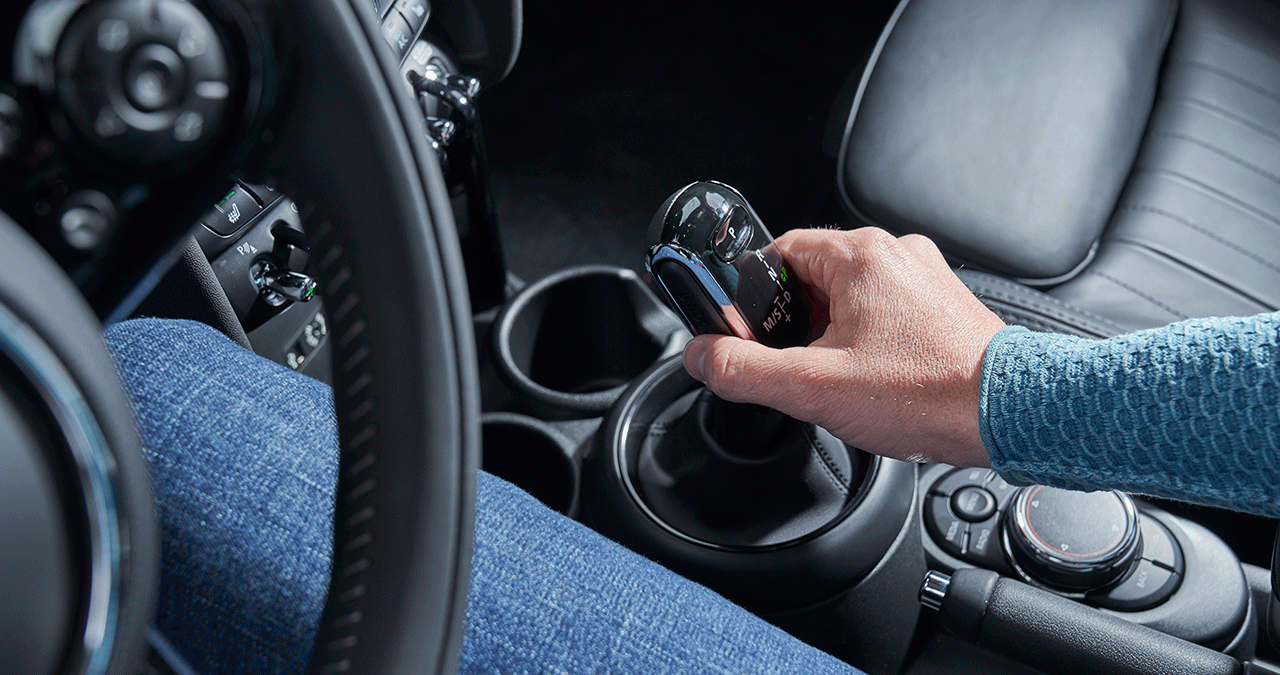

Безупречное управление новой коробкой передач с двойным сцеплением осуществляется с помощью заново разработанного электронного рычага селектора, который возвращается в свою исходную позицию и не фиксируется в положениях D, N и R. Стояночный тормоз можно включить нажатием на кнопку P. Режим S активируется перемещением рычага селектора влево из положения D, в результате чего управление автомобилем становится более спортивным. Также есть возможность перейти на ручной режим переключения передач. Электронный блок управления трансмиссией контролирует работу коробки передач на основе навигационных данных, а также поддерживает работу функции start/stop и движение накатом, снижая уровень потребления топлива и выбросы вредных веществ в атмосферу.

Коробка передач из мира автоспорта для еще большего удовольствия за рулем.

Принцип работы 7-ступенчатой коробки передач Steptronic с двойным сцеплением позаимствован из мира автоспорта. Как и на гоночном треке, она позволяет автомобилям MINI совершать динамичное ускорение, обеспечивая переключение на повышенную передачу без прерывания крутящего момента. Водитель может постоянно держать ногу на педали газа, а трансмиссия определяет идеальную частоту вращения двигателя для переключения и за доли секунды переходит на повышенную передачу, что делает ускорение непрерывным.

Это стало возможным благодаря особой конструкции коробки передач, состоящей из двух частей. Основной элемент трансмиссии – два мокрых сцепления с масляным охлаждением, одно из которых отвечает за четные передачи, а второе – за нечетные и задний ход. Во время поездки при переключении на понижающую либо на повышающую передачу одно из сцеплений всегда находится в разомкнутом положении, другое – в сомкнутом.

К примеру, при ускорении автомобиля на третьей передаче крутящий момент передается за счет активированного сцепления и соответствующих шестерней ряда нечетных передач. Одновременно с этим блок управления трансмиссией обеспечивает моментальное переключение на следующую передачу, в данном случае – четвертую. Системе необходимо лишь разомкнуть сцепление третьей передачи и сомкнуть сцепление четвертой. Оба процесса происходят одновременно без прерывания тяги и осуществляются намного быстрее, чем при переключении передач на автомобиле с традиционной механической трансмиссией

Оптимизированная работа блока управления трансмиссией.

Для более быстрого переключения передач электронная система управления новой 7-ступенчатой КПП с двойным сцеплением постоянно анализирует действия водителя и ситуацию на дороге. Она принимает во внимание положение педали газа, обороты двигателя, скорость движения и выбранный режим вождения. Это позволяет быстро реагировать на ту или иную дорожную обстановку. Например, если ускорение неожиданно прерывается, коробка передач за доли секунды активирует пониженную передачу.

Параллельное размыкание и смыкание сцеплений делает ускорение и замедление не только более быстрым, но и плавным. Акустически моменты переключений можно услышать при быстром изменении оборотов двигателя, а визуально – проследить при резком движении стрелки тахометра. Более того, отсутствует прерывание тяги, которое обычно наблюдается при работе механической коробки передач.

7 передач для еще большего удовольствия и комфорта за рулем.

По сравнению с 6-ступенчатой механической коробкой передач новая 7-ступенчатая коробка передач Steptronic делает поездку более спортивной, а управление автомобилем – более комфортным. Вдобавок, она предоставляет больший диапазон передаточных чисел, оптимизируя частоту вращения двигателя при любом режиме движения. Благодаря непосредственному соединению трансмиссии с двигателем и небольшой перегазовке при ускорении управление автомобилем становится более увлекательным. Ощутить это можно при переключении в режимы D, S и М. В спортивном режиме S переключение передач происходит еще быстрее и при высоких оборотах двигателя. Также водитель может в любой момент перейти на ручной режим, отличающийся последовательным переключением передач. При включении пониженной передачи рычаг селектора коробки переключения передач немного перемещается вперед, а при переходе на повышенную передачу слегка приподнимается.

В автоматическом режиме блок управления трансмиссией, адаптирующий характер переключения передач, исходя из текущей дорожной обстановки, может работать в паре с опциональной навигационной системой. Например, при приближении к резкому повороту или перекрестку система заблаговременно включает понижающую передачу, чтобы снизить скорость движения автомобиля за счет тормозного эффекта двигателя. При движении между двумя быстрыми поворотами сохраняется та передача, которая была зафиксирована при понижении, чтобы избежать ненужного переключения передач и обеспечить мощное ускорение при выходе из поворота.

Новая 7-ступенчатая коробка передач Steptronic с двойным сцеплением также оснащена функцией движения в плотном потоке с частыми остановками, которая обеспечивает плавное трогание с места без нажатия на педаль газа. Двухмассовый маховик с интегрированным демпфером маятникового типа оказывает положительное влияние на работу двигателя на низких оборотах. Он сглаживает рывки во время резкого нажатия на педаль газа, обеспечивая акустический комфорт и снижая уровень вибрации при разгоне с низких оборотов двигателя.

Улучшенная эффективность с функциями start/stop и движения накатом.

Электронный блок управления 7-ступенчатой коробки передач с двойным сцеплением также оснащен различными инновационными функциями для повышения эффективности работы двигателя. Чтобы избежать ненужного потребления топлива во время стоянки на перекрестке, новая трансмиссия активирует функцию start/stop.

Более того, в режиме MID и эко-режиме доступна функция движения накатом. Как только водитель убирает ногу с педали газа, двигатель отсоединяется от коробки передач и работает на холостом ходу. Таким образом, можно эффективнее использовать кинетическую энергию и минимизировать потребление топлива. Данная функция может более точно реагировать на дорожную ситуацию, если автомобиль дополнительно оснащен навигационной системой и системами помощи водителю. В случае, когда на основе данных навигационной системы или передней камеры необходимо затормозить при приближении к перекрестку или впереди идущему транспорту, функция движения накатом автоматически блокируется для использования торможения двигателем.

Что в итоге

С учетом приведенной выше информации становится понятно, что среди всех роботизированных коробок оптимальным вариантом можно считать преселективный робот с двумя сцеплениями (например, DSG или аналоги).

Данные коробки передач лишены многих недостатков однодисковых РКПП, а также обеспечивают максимум комфорта и высокую топливную экономичность. Также следует отметить, что робот с двойным «мокрым» сцеплением при грамотном обслуживании и эксплуатации имеет больший срок службы по сравнению с аналогами

Напоследок отметим, что в случае с DSG и аналогами, особенно если ТС имеет систему помощи при старте на подъеме, особой разницы между АКПП и РКПП водитель не заметит. Основной рекомендацией в этом случае остается только необходимость переводить коробку из «драйва» в «нейтраль» при простоях больше 1-2 минут.
