Прокладка между двигателем и выпускным коллектором

Замена прокладки выпускного коллектора

10.02.2016 09:36

Важной задачей для обеспечения устойчивой работы двигателя автомобиля является отвод продуктов сгорания топлива. Для отвода газов от двигателя выхлоп с цилиндров попадает в выпускной коллектор. Система выпуска состоит из коллектора, приемной трубы и глушителей. Отвод газов влияет на мощность двигателя и шумность его работы.

Выпускной коллектор предназначен для сбора продуктов сгорания топлива со всех цилиндров и вывода их в атмосферу. Так как коллектор работает в жестких условиях – повышенная температура (достигающая 1000 градусов), образование конденсата – то коллектор изготовляют из жаропрочных материалов.

Наиболее часто изнашивается прокладка, соединяющая коллектор и ГБЦ. Износ прокладки диагностируется по повышенному шуму двигателя и в особо тяжких случаях по дыму, проникающему в подкапотное пространство. Зачастую эта неисправность приводит даже к незначительному увеличению мощности, за счет более эффективного отвода выхлопных газов.

Для того чтобы заменить прокладку коллектора, надо снять несколько дополнительных узлов. Необходимо демонтировать фильтр очистки воздуха, выпускную трубу (так называемые «штаны») и сам коллектор. Для автомобилей с карбюраторными двигателями, соответственно, дополнительно снимаем карбюратор (Шаг 2).

Общее правило безопасности при работе на выпускной системе – необходимо дать машине остыть, так как высокая температура коллектора легко может стать причиной ожога. Для замены прокладки коллектора пригодятся следующие инструменты:

  • рожковые ключи;
  • трещоточная рукоятка с набором головок;
  • крестовая отвертка.

Шаг 1. Съем воздушного фильтра

Перед снятием желательно очистить крышку фильтра от грязи. Затем ослабляем хомут шланга и отсоединяем патрубок вентиляции. С крышки снимаются три держателя, и выкручивается винт в центре. После этого крышку можно убрать. Далее можно вынуть сам фильтрующий элемент. Закрываем отверстие карбюратора тканью или ветошью, чтобы не попали детали. Корпус фильтра освобождается откручиванием четырех гаек. Затем снимаем крепежную пластину, держащую корпус фильтра. Его будет нелишним тщательно очистить от пыли и грязи.

На инжекторных двигателях крышка фильтра очистки воздуха снимается отвинчиванием шурупов. Ослабляем крестообразной отверткой хомут крепления датчика ДМРВ. После этого отсоединятся сам датчик путем отсоединения колодки проводов и снятия резинового рукава подвода воздуха. Затем вынимается сам фильтрующий элемент. Далее выводится из держателя наконечник воздухозаборника корпуса фильтра. Для снятия корпуса фильтра отворачиваются 4 гайки. Затем следует отсоединить шланги и убрать корпус фильтра. Первоначальные работы завершены.

Шаг 2. Демонтаж карбюратора

Начинаем со снятия тросика от воздушной заслонки. Ключом ослабляем затяжку крепления оболочки. Затем откручиваем отверткой винт крепления троса и убираем его. Далее снимаем шланг вывода газов от картера. После чего отсоединяем два провода от ЭПХХ. Поддеваем тягу с рычага дроссельной заслонки и снимаем ее. Далее отсоединяем шланги регулятора опережения зажигания и клапана управления ЭПХХ. Изымаем руками возвратную пружину. Удаляем топливный шланг, предварительно ослабив хомут. Наконец, откручиваем гайки крепления карбюратора к впускному коллектору и убираем карбюратор в надежное место.

Отверстие впускного трубопровода желательно закрыть заглушкой. В роли заглушки отлично подойдет ветошь.

Шаг 3. Замена прокладки коллектора

Прежде чем разбирать выпускную систему, рекомендуется слить охлаждающую жидкость, так как ее попадание в двигатель может привести к неприятной и кропотливой промывке.

Снимаем штаны с выпускного коллектора путем откручивания четырех гаек. Зачастую для этого нужно отверткой отогнуть стопорные шайбы гаек. После этого «штаны» освобождаются от шпилек и отводятся в сторону. Важно аккуратно проделать эту процедуру и не повредить шпильки. Перед отсоединением коллектора отводим шланг охлаждающей жидкости в сторону. Отвинчиваем оставшиеся три гайки с коллектора и отводим его назад, освобождая от удерживающих шпилек.

Как правило, прокладка коллектора крепко прикипает к ГБЦ. Аккуратно поддеваем ее острым ножом. Окончательно фланцы крепления коллектора и выпускной трубы зачищаются шкуркой-нулевкой. Желательно обработать поверхность, где находилась прокладка, специальным спреем для более глубокой очистки. После нанесения спрея ждем 15 минут и очищаем нагар ветошью. На шпильки крепления коллектора можно нанести графитовую смазку.

Место для новой прокладки подготовлено. Можно смело ее устанавливать. Собираем блоки в обратном порядке.

После тяжелого труда наслаждаемся тихой работой двигателя и чистым воздухом в автомобиле.

Когда требуется замена прокладки коллектора?

В наши дни уплотнительные прокладки изготавливают из прессованного высокопрочного асбеста, который, к тому же, дополнительно армируется сталью. Но даже столь надежный материал с течением времени не выдерживает нагрузок, с коими ему приходится сталкиваться. И в один «прекрасный» момент водитель понимает, что прокладка на коллекторе его транспортного средства прогорела, а значит, ее требуется незамедлительно менять на новую.

Как опытный водитель определяет поломку прокладки? Да очень просто. Симптомы выхода ее из строя такие: в салоне ощутимо слышен «аромат» выхлопных газов; двигатель автомобиля плохо заводится; из-под капота авто доносится неприятный характерный звук. Как только автомобилист сталкивается с вышеозначенными симптомами, ему следует сразу же заняться проверкой выпускной системы на герметичность.

И если виной всему является прокладка (установить протечку несложно – в том месте, где прорываются газы, появляется копоть), ее необходимо незамедлительно менять. О том, как это сделать, смотрите ниже.

Симптомы, что прогорела прокладка выпускного коллектора. Полный список и план действий »

Симптомы, что прогорела прокладка выпускного коллектора. Полный список и план действий

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа.

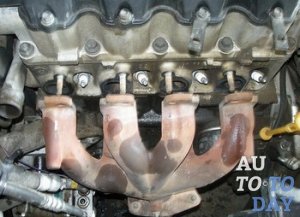

Вообще коллектор – это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства. Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов.

Этот элемент крепится непосредственно к голове (головке блока цилиндров) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора — недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата.

Слабое звено системы и признаки его выхода из строя

Симптомы, что прогорела прокладка выпускного коллектора можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки. При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали.

В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалённую поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках.

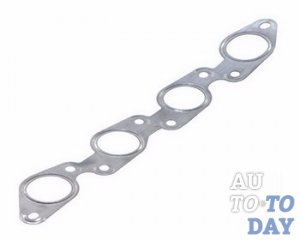

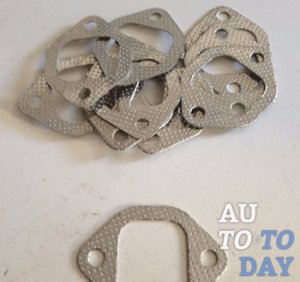

Материал прокладок

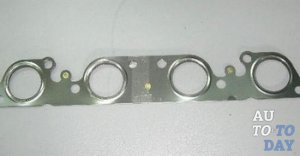

Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным.

Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Замена уплотнителя коллектора

Проделываем следующие процедуры:

  • 1. Открываем капот автомобиля;
  • 2. Демонтируем воздухозаборник. Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор;
  • 3. Извлекаем термоэкран. Им прикрыт коллектор;
  • 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;
  • 5. Откручиваем парочку болтов от выхлопной трубы;
  • 6. Снимаем коллектор;
  • 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее;
  • 8. Зачищаем все пространство под новую прокладку;
  • 9. Чистим все до блеска;
  • 10. На область после очистки наносим смазку на графитовой основе;
  • 11. Теперь ставим новую прокладку;
  • 12. Собираем все в обратной последовательности.

Замена прокладки

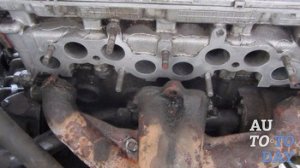

Маркером вышедшей из строя прокладки считают копоть, которая образуется в месте, где вырываются выхлопы. В этом случае приступайте к замене негодного уплотнителя.

Что нужно для ремонта

Для замены прокладки выпускного коллектора приготовьте материалы и инструменты:

  • отвертки (шлицевую и крестовую);
  • острый нож или шпатель (снять б/у прокладку);
  • накидные ключи в комплекте;
  • жидкость против ржавчины (к примеру, WD-40);
  • емкость с широким горлом на 5 л (для слива антифриза);
  • сухую ветошь.

ВНИМАНИЕ! При замене прокладки коллектора на ВАЗ 2114 (как и на остальных моделях завода) необходимо заранее слить антифриз, иначе можно залить впускные окна двигателя.

Пошаговые действия

Процесс замены уплотнителя при его выходе из строя несложен, но имеет нюансы для разных двигателей. В общих чертах алгоритм демонтажа и последующего монтажа прокладки ВК выглядит так:

  1. Откройте капот и снимите воздухозаборник с карбюратором, под которыми находится коллектор.
  2. Снимите термоэкран, закрывающий ВК (в некоторых устаревших моделях экран отсутствует).
  3. Открутите болты, которыми «паук» прикреплен к выхлопной трубе, и потом болты, соединяющие с блоком двигателя.
  4. Приступайте к съему самого выпускного коллектора, на котором сидит прогоревшая прокладка, нередко «прикипающая» к ВК.
  5. Тщательно зачистите шпателем зону стыка ГБЦ и коллектора, удалив со второго нагар и фрагменты изношенной прокладки.
  6. После того, как этот участок заблестит, покройте его графитовой смазкой и установите новую прокладку.
  7. Обработайте этой же смазкой (для профилактики коррозии) крепежные элементы.

В заключение верните на законные места все демонтированные детали.

Замена прокладки ВАЗ 2114

Сначала с машины, стоящей на эстакаде, снимают защиту двигателя, слив до этого антифриз, и далее действуют так:

  1. Снимают воздушный фильтр, скинув до этого минус-клемму аккумулятора.
  2. От дросселя отсоединяют топливные трубки с тросом акселератора.
  3. Отключают датчики холостого хода/заслонки дросселя.
  4. Отсоединяют шланги вентиляции картера и усилителя тормозов, отключая ресивер.
  5. Снимают последний, отключая провода у блока управления впрыском.
  6. Демонтируют топливную рампу, не выкручивая форсунки.
  7. Открепляют от ВК приемную трубу.
  8. Снимают по очереди впускной и выпускной коллекторы.
  9. Убирают старую прокладку.
  10. Очищают ножом стык коллектора и ГБЦ.
  11. Ставят новую прокладку, производя обратный монтаж.
  12. Заливают охлаждающую жидкость.

Прокладка выпускного коллектора прослужит долго, если вы используете качественное топливо и контролируете уровень антифриза во избежание перегрева двигателя. А также проверяете надежность стыка ГБЦ и ВК и сразу меняете прокладку, заметив ее неисправность. Кроме того нужно покупать прокладки от авторитетных производителей.

Замена прокладки выпускного коллектора своими руками — выполняем правильно

  • Замена прокладки выпускного коллектора своими руками — выполняем правильно
  • 1. Выпускной коллектор автомобиля в деталях: функции, конструкция, правильная эксплуатация
  • 2. Признаки, которые свидетельствуют о необходимости заменить прокладку коллектора
  • 3. Как осуществляется замена прокладки выпускного коллектора: детальная инструкция с пояснениями особенностей

Автомобиль является очень сложным механизмом, который состоит из бесчисленного множества систем. Правильное функционирование каждой из них, а такжеих деталей, обеспечивают не только комфортное передвижение, но и сохраняют человеческие жизни. Сегодня мы решили более подробно познакомить Вас с таким элементом всей выпускной системы автомобиля, как выпускной коллектор и прокладка, которая предотвращает попадание отработанных газов под капот. Рано или поздно наступает необходимость в ее замене, однако как правильно осуществить подобную процедуру – знают далеко не все.

Именно для таких автовладельцев мы и собрали всю самую необходимую информацию. Ниже мы более подробно ознакомимся с тем, что же собой являет выпускной коллектор, как понять, что наступила необходимость заменить его прокладку и как произвести подобную замену.

  • 1. Выпускной коллектор автомобиля в деталях: функции, конструкция, правильная эксплуатация
  • 2. Признаки, которые свидетельствуют о необходимости заменить прокладку коллектора
  • 3. Как осуществляется замена прокладки выпускного коллектора: детальная инструкция с пояснениями особенностей

1. Выпускной коллектор автомобиля в деталях: функции, конструкция, правильная эксплуатация

— удаление всех отработанных газов, которые поступают от цилиндров автомобильного двигателя;

— эффективный продув и наполнение камер сгорания, благодаря чему обеспечивается бесперебойность работы двигателя и автомобиля в целом.

На старых и совершенно современных автомобилях можно встретить коллекторы двух типов. Первый из них – это цельный выпускной коллектор, который состоит из определенного количества коротких каналов. Все эти канали объединяются в одну общую камеру, которая выводит газы непосредственно в выхлопную трубу или нейтрализатор. Коллекторы такого типа изготавливаются преимущественно из металла, они установлены на большей количестве автомобилей. Что же касается второго типа коллекторов – трубчатого, то они могут быть изготовлены не только из металла, но и из керамики. Преимущество второго типа заключается в возможности более эффективно функционировать на средних и очень высоких оборотах. Модели таких коллекторов можно встретить на более современных авто. Также, их устанавливают на машины при проведении серьезного тюнинга внутренней начинки.

Касательно самой конструкции выпускного коллектора, то абсолютно все производители пытаются изготавливать его исключительно из самых прочных материалов. Для этого используются либо нержавеющая сталь, жароустойчивый чугун. Благодаря этому обеспечивается крайне длительный период эксплуатации коллектора, а также отсутствие потребности в его ремонте. Единственное повреждение, от которого действительно может пострадать этот элемент – это гидроудар. Речь идет о попадании холодной воды на разогревшийся метал, в результате чего на его поверхности могут появляться трещины. В этом случае ремонт может быть попросту бесполезным.

Но, к огромному сожалению, такая деталь выпускного коллектора, как его прокладка, требует регулярной замены. Располагается прокладка непосредственно между самим коллектором и главным блоком цилиндра двигателя. Поскольку цилиндров четыре – то и коллектор разветвляется на четыре ветки, на каждой из которых обязательно стоит собственная прокладка. Как уже упоминалось, прокладка полностью блокирует возможность попадания отработанных газов под капот автомобиля. В противном случае вполне реально воспламенение узлов и других не менее важных деталей, которые находятся в моторном отсеке. Ведь не стоит забывать, что при активной работе двигатель может нагреваться более чем до 100°С. При такой же температуре происходит горение топлива, и примерно такую же температуру имеют все газы, который образуются от горения.

Так вот, под воздействием таких высоких температур, прокладки довольно быстро изнашиваются. Однако, заменить их не так уж сложно и под силу любому, даже не очень посвященному в механику, автомобилисту. Важно также обратить Ваше внимание, что износ прокладки коллектора происходит независимо от возраста автомобиля и двигателя, который на нем установлен. Причины износа прокладок на относительно «молодом» двигателе могут заключаться в следующем:

— на коллектор была установлена прокладка очень низкого качества, в результате чего и произошла потеря ее основных свойств;

— продолжительно интенсивная эксплуатация автомобиля на сложных участках дорог и бездорожье (закипание двигателя).

Таким образом, бережное отношение к автомобилю и правильная его эксплуатация положительно сказывается на сроках служения его деталей, даже самых незначительных. Однако, каким бы хорошим и качественным не был уплотнитель (то есть, материал, из которого изготовлена сама прокладка выпускного коллектора), при регулярной езде на автомобиле она все равно изнашивается. О том, как узнать, что требуется ее замена, мы разберемся ниже.

2. Признаки, которые свидетельствуют о необходимости заменить прокладку коллектора

И так, прокладка коллектора – это высокопрочный асбест, из которого сегодня изготавливаются уплотнители самого разного типа. В нашем случае их не только прессуют, но и в дополнение армируют при помощи стали. Но каким бы надежным не казался материал, рано или поздно все равно возникает потребность в его замене. Ведь и сам двигатель иногда выходит из строя, что уж тут скажешь об асбестовой прокладке. Опытный водитель и сам сможет догадаться, когда необходима замена прокладки выпускного коллектора, то есть, когда она прогорела и больше не выполняет свои прямые функции. Но что же делать автовладельцу без стажа?

На самом деле все проще простого. Единственное, что нужно для этого – внимательное отношение к своему автомобилю и его функционированию. Среди «симптомов» прогорания прокладки, следует назвать Вам следующий перечень:

— в салоне автомобиля начинает очень сильно вонять выхлопными газами, которые из-за прогорания прокладки теперь беспрепятственно попадают в моторное отделение и распространяются дальше;

— заметны изменения в работе двигателя, он стал плохо заводиться, может беспричинно глохнуть, изменился звук его работы;

— когда прислушаться к работе автомобиля снаружи, будет слышен очень неприятный звук.

Наличие всего перечня проблем и будут свидетельствовать о разгерметизации выпускной системы, самая частая причина которой заключается в износе или прогорании прокладок. Установить, действительно ли это так, совсем не сложно. Необходимо всего лишь заглянуть под капот: если в каком-то месте прокладка держит неплотно и через нее вырываются газы – там обязательно появится копоть. Такая прокладка подлежит замене, к чему мы и приступаем далее.

3. Как осуществляется замена прокладки выпускного коллектора: детальная инструкция с пояснениями особенностей

Такую услугу, как замена прокладки выпускного коллектора, Вам смогут предложить на любой станции техобслуживания. Однако, если руки у Вас растут из правильного места, не стоит зря раскошеливаться, тем более что и по времени подобная процедура не так уж и продолжительна. Главное, подробно ознакомиться с поэтапными указаниями и четко следовать им в реальных условиях. Так, чтобы снять старый и одеть новый уплотнитель, необходимо:

1. Открыть капот автомобиля.

2. Выпускной коллектор находится под воздухозаборником и карбюратором. Поэтому, чтобы до него добраться, два названных элемента автомобильного механизма нужно осторожно снять. Чтобы Вы смогли правильно установить их обратно, внимательно присматривайтесь к особенностям крепления и подключения каждого.

3. Следует полностью изъять из автомобиля термоэкран, который закрывает коллектор. Для этого Вам понадобиться обычный ключ «на 12», которым Вам будет необходимо отвинтить гайки шпилек, которыми экран крепиться. Если авто у Вас относительно старое, то этого элемента на нем может и не быть.

4. Переходим к демонтажу самого выпускного коллектора. В первую очередь необходимо открутить все болты, которыми он соединяется распределительной выхлопной трубе.

Только после этого можно приступать к свинчиванию болтов, отсутствие которых поможет отсоединить коллектор от блока цилиндра двигателя. Болты и гайки обязательно сложите в надежное место, чтобы они не потерялись.

После этого всего можно беспрепятственно снять весь выпускной механизм вашего автомобиля и внимательно его осмотреть. Под коллектором Вы и сможете найти «виновника» плохой работы автомобиля. Зачастую от прокладки остаются лишь незначительные, сильно запачканные накипью и конденсатами, остатки. Именно по этому, не стоит сразу же ставить новую прокладку и прикручивать коллектор на старое место. Дело в том, что для создания герметичных соединений обязательно необходимо произвести зачистку всего участка, где соединяется главный блок цилиндра и коллектор. Иногда остатки старой прокладки настолько сильно прикипают к поверхности коллектора, что с его очисткой приводится провозиться довольно долго.

Но каким бы сильным ни был бы урон от сгоревшей прокладки, старания и напор обязательно придадут поверхности коллектора блеска и чистоты, которыми могут похвастаться только те коллекторы, которые лежат на прилавках магазинов. Для того, чтобы на очищенный элемент установить новую прокладку, его необходимо смазать при помощи специального графитового смазочного состава. Подобная смазка является практически универсальной, поэтому ее можно применить к абсолютно всем крепежным элементам, которые Вы будете устанавливать на прежнее место. После ее нанесения на коллектор одевается прокладка и проводится тот же демонтаж, только уже в обратном направлении.

После проведения все работ, обязательно осмотритесь вокруг на наличие забытых деталей. Если все хорошо, можете смело приступать к эксплуатации своего автомобиля. Однако, в первое время после замены прокладки все равно будет необходимо постоянно заглядывать под капот и смотреть, не появилась ли на коллекторе и примыкающих к нему деталях, копоть или другие странные загрязнения. В целом же, через некоторое время в салоне очистится воздух, и Вы снова сможете забыть о проблемах с газами сгорания топлива и будете чувствовать уверенность и безопасность при вождении автомобиля. Будьте внимательны к своему автомобилю и его работе!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Прокладка впускного коллектора и сам коллектор – что это?

Под такой прокладкой понимают рабочее уплотнение, которое находится между головкой блока цилиндра и впускным коллектором. Коллектор имеет огромное значение для работы автомобильного двигателя. Именно он отвечает за нормальное функционирование цилиндров «сердца» машины.

Почти все составляющие элементы коллектора конструктивно являются очень прочными. Весьма редко они выходят из строя, да и то в случае серьезной аварии либо из-за появления трещин, которые образовываются при расширениях металла.Такие расширения вызываются температурными перепадами при попадании на горячую поверхность коллектора капель воды. А вот прокладка коллектора – это его по-настоящему слабое место.

Она нуждается в частой замене. Причем ее необходимость может возникнуть и на машинах с малым пробегом, если транспортное средство эксплуатируется в сложных условиях, и на двигателях с большим пробегом.

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Пошаговая инструкция (алгоритм с фото)

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.

Снимаем клемму с АКБ

Снимаем топливные трубки указанные на фото

Проводим отключение ДПДЗ

Отключаем датчик РХХ

Откручиваем патрубки указанные на фото

Снимаем топливную рампу

Демонтируем приемную трубу

Снимаем впускной коллектор

Выкручиваем крепежные гайки и снимаем выпускной коллектор

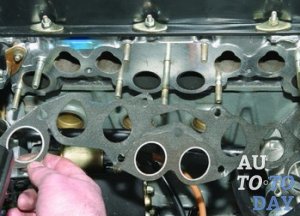

Проводим замену прокладки

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская компания «Богдан» также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

Согнутые клапана вследствие нарушения фаз газораспределения

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

  • Износ . В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
  • Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
  • Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.

Типы выпускных коллекторов

Различают несколько разновидностей коллекторов – это цельный и трубчатый.

Цельный коллектор изготавливается преимущественно из чугуна, что позволяет ему не разрушаться под воздействием высоких температур. Отличается он дешевизной, однако уступает трубчатому коллектору в функциональном плане. Так как в цельном коллекторе довольно короткие каналы, вывод отработанных газов и продувка цилиндров имеет низкую эффективность. В этом плане гораздо лучше себя показывает трубчатый коллектор.

Трубчатый коллектор имеет удлиненные каналы, что позволяет беспрепятственно выводить отработанные газы из цилиндров двигателя. Такие коллекторы демонстрируют высокую эффективность работы на средних и высоких оборотах. За счет лучшего вывода газов, повышается и мощность двигателя. Как правило, выполняются трубчатые коллекторы из нержавеющей стали. Единственный недостаток – это высокая цена, в сравнении с цельным коллектором.

К тому же, трубчатые коллекторы также разделяются на 2 типа:

  • Выпускной коллектор 4-2-1;
  • Выпуск 4-1.

Как понимать эти обозначения? На самом деле все предельно просто. Коллектор имеет 4 выводящих канала, то есть с каждого цилиндра. Далее, каналы совмещаются между собой и вот здесь, как раз и есть главное отличие: они могут совмещаться либо в 2 канала, затем в один, либо же сразу в один канал. Это отличие дает принципиальную разницу в работе мотора и влияет на общий показатель мощности.

Замена выпускного коллектора

В случае, если выпускной коллектор значительно прогорел или имеет сильно нарушенную геометрию, он подлежит замене. Для этого:

  • ждем пока двигатель и коллектор остынут до нормальной для ремонта температуры;
  • снимаем все элементы, которые могут помешать работе (защиту двигателя, защиту коллектора или прочие узлы);
  • раскручиваем резьбовые соединения крепежа к блоку и приемной трубе выхлопной системы;
  • выполняем снятие выпускного коллектора;
  • далее — замена прокладки выпускного коллектора;
  • монтируем новый коллектор с крепежом, обтягиваем его;
  • устанавливаем все демонтированные элементы в обратном порядке, обтягиваем резьбовые соединения.

Чаще всего требуется только замена прокладки выпускного коллектора.

В случае если лопнул выпускной коллектор, или даже если его патрубок полностью отломан, не спешите приобретать новый. Во многих сервисах практикуется сварка выпускных коллекторов. Чугун варится особыми электродами или аргонодуговой сваркой. Стальные трубчатые коллекторы также подлежат заварке. Подобные работы не по силам новичку, лучше обратиться к специалистам.

Выпускные коллекторы физически необходимы для сбалансированной работы ДВС, поэтому современные двигатели проектируются с учетом комплексной работы узлов и механизмов. Тюнинг же систем выхлопа дает вполне ощутимый прирост мощности, а при верном подходе не повлияет на показатели автомобиля в целом.
