Ремонт обогрева заднего стекла автомобиля своими руками

Ремонт обогрева заднего стекла своими руками

Есть такие неполадки в автомобиле, при которых можно ездить, как раньше, но они постоянно беспокоят, вызывают неприятные чувства. К таким неисправностям относится отказ контура прогрева стекла сзади автомобиля.

Обычно данная электрическая цепь всегда поддается ремонту. А случаются неприятности с этими нитями по следующим причинам:

  • трещина на окне;
  • отказ контактов;
  • разрыв цепи;
  • естественный износ части дорожки на окне;
  • нанесение царапин на дорожку механическим путем.

Наиболее часто происходит разрыв нити на окне. Иногда его можно определить визуально, но чаще – с помощью прибора. Далее мы разберемся, как провести диагностику, и как делается ремонт обогрева заднего стекла.

Нахождение места обрыва

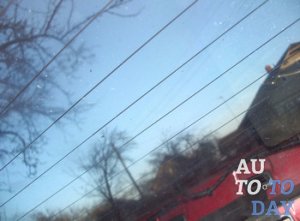

Обогреваться часть стекла автомобиля прекращает из-за обрыва нити, которую вы, например, можете задеть абразивом, удаляя клей от тонировочной пленки. Так как элементы обогрева тонкие и при определенном освещении практически не видны. Существует несколько способов обнаружения обрыва:

  • На стекле, которое уже запотело, включаете обогрев (в некоторых моделях авто достаточно завести двигатель). Следите, чтобы место разрыва осталось запотевшим, тогда как все остальное окно отпотевает пятном.

Поиск обрыва нитей обогревателя заднего стекла авто

  • Включите зажигание автомобиля, одновременно активировав обогреватель на окне. Далее возьмите вольтметр, соедините один его щуп с массой машины, а второй заверните в фольгу. Ее вам нужно будет перемещать по проводнику системы обогрева. В центре каждой нити соединяйте щуп прибора: если он покажет напряжение около 5 В, то элемент исправно работает. Если же показатель колеблется от 0 до 12 В, то наблюдается разрыв. После определения элемента, в котором есть разрыв, обнаружьте место деформации, присоединив щуп прибора к плюсовой клемме системы обогрева. Второй щуп двигайте по всему обогревательному элементу: в каком месте напряжение будет равняться 0 В, там и есть разрыв.

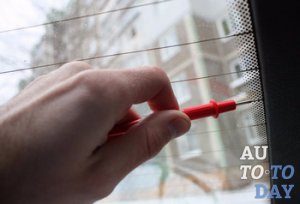

  • Возьмите кило- или мегаомметр. Один из щупов присоедините к одному выводу системы обогрева окон автомобиля, а второй – ко второму выходу. Смочите вату в дистиллированной воде и проведите ею по элементу обогревателя. Где стрелка омметра дернется, там и находится место обрыва. Пользуйтесь аналоговым омметром. Учтите, что он покажет правильные данные, если обрыв на элементе обогрева только один.

Нахождение места обрыва нитей обогревателя

Ремонт обогрева заднего стекла

Подробно рассмотрим ремонт обрыва одной или нескольких нитей, когда не работают некоторые горизонтальные полоски обогревателя заднего стекла. Случаи, когда вовсе не включается обогрев на стекле, связаны уже не с разрывом нитей, ведь не могут выгореть 12–16 штук одновременно, а с некоторыми другими причинами:

  • оборваны монтажные провода;
  • не срабатывает промежуточное реле;
  • не исправна кнопка включения;

Не горящая оповещательная лампочка в панели приборов, явно говорит лишь о неисправности только кнопки включения обогревателя заднего стекла.

Нахождение разрывов нитей

Место обрыва нитей можно обнаружить и без специального инструмента, визуально — если видно невооруженным глазом большие разрывы, широкие царапины, окисление поврежденных участков.

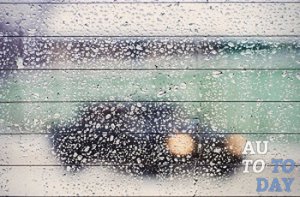

Также, когда на улице холодно, то на запотевшем заднем стекле при включенном обогревателе, можно обнаружить, что возле мест разрывов поверхность высыхает, хотя сама нить не греется.

Если же ничего не видно, тогда потребуется или индикатор с батарейкой, либо мультиметр, которыми можно наверняка обнаружить разрывы, а их может быть несколько у одной нити.

Индикатор фаз с функцией прозвонки, в который вставляется батарейка — очень удобный инструмент, он выручает не только, когда требуется найти разрывы нитей у обогревателя заднего стекла, как в нашем случае, но и при поиске мест перелома скрытой проводки в доме. Он даже пригодится для ремонта таких востребованных аксессуаров, как музыкальные наушники, ведь их тонкие провода так часто рвутся.

А мультиметр и вовсе должен быть у каждого, он всегда нужен в машине.Тем более сейчас, когда один такой прибор, простенькой конструкции, без класса точности, стоит совсем дешево.

В общем, достаточно одного из названных инструментов. На прозвоночный индикатор, на его металлический зацеп ручки, потребуется накрутить тонкий проводок. Затем, свободный конец этого проводка зацепляется на массу автомобиля, можно за дверной замок открытой двери, и сам индикатор ведется жалом по токопроводящей дорожке обогревателя. Подключать щупы мультиметра для проверки нужно аналогично, не забудьте только переключить универсальный измерительный прибор на DCV, 20 — измерение напряжения постоянного тока с пределом измерения до 20 вольт.

Рекомендуется, дабы не царапать тонкие медные дорожки, намотать обрывок ваты,смоченный в воде, на жало индикатора или острый щуп вольтметра.

В месте обрыва нити пропадет напряжение при включенном обогреве заднего стекла, о чем сообщит погасание лампочки индикатора или отсутствие показаний на мультиметре.

Пайка мягким припоем

На заводе медные токопроводящие дорожки на стекло наносятся электролитическим осаждением в ванне с медным купоросом. Но в гаражных условиях возиться с реактивами и раствором серной кислоты опасно, и грозит осветленными пятнами на задней полочке, а также сидении, а ещё дырами на своей одежде. А толку то мало — залатать самодельным электролизером можно только царапины или только очисть окисленные места у больших разрывов.

Мелкие царапины можно восстановить пайкой. Перед пайкой, для удаления зеленой окиси, достаточно раз протереть поврежденную поверхность тряпочкой, смоченной в спирте или любом из доступных растворителей. Пытаясь удалить зеленый налёт,нельзя пользоваться ножом, скальпелем, наждачной бумагой—только расцарапаете еще больше место повреждения.

В качестве флюса рекомендуется применять хлористый цинк, но можно воспользоваться любым активным жиром, вазелином или другим специальным составом, не оставляющим много гари после пайки. Твердая или растворенная во спирте канифоль не подойдет — слишком много оставляет грязи.

Тонкая медная проволока, 0.3–0.4 мм в диаметре потребуется для залатывания широких разрывов. Паять нужно именно тонкую медную проволоку, толщиной не более 0.4 мм, потому что иначе более толстая со своим малым сопротивлением будет создавать в месте перемыкания больший нагрев, чем остальная неповрежденная часть нити.

Лудить можно только медную проволоку, не концы разорванной дорожки, поскольку от толстого оловянного хвостиканапыление на стекле может отвалиться.

Восстановление токопроводящим клеем

Вышеописанный метод ремонта является неаккуратным, впоследствии оставляет заметный след вмешательства на стекле.А есть специальный двухкомпонентный токопроводящий клей, стоимость которого в небольшом наборе составляет 10–15 долларов. Приготавливается состав смешиванием самого термостойкого цианакрилового клея с медным порошком, строго в пропорции, указанной в инструкции на упаковке.

Включать подогреватель заднего стекла сразу после нанесения ремонтного состава не следует, нужно датьклеюзастыть. Время затвердевания токопроводящего состава около 30 минут.

Приготовленную токопроводящую пасту необходимо наносить тонко, не толще работоспособной части нитки подогревателя заднего стекла. Также как в случае с ремонтом медной проволокой, слишком толстый слой застывшей пасты,имея малое сопротивление, будет греться сильнее, чем остальная часть токопроводящей дорожки. А в целом, создастся впечатление, что отремонтированная нить греется слабее других, которые в ремонте не были.

Маленькая хитрость: чтобы слишком светлая токопроводящая паста после высыхания совпала по цвету с напылёнными медными дорожками, в неё можно добавитьнесколько капель медицинского йода.

Мало кто знает, что оклеивать место ремонта на стекле обычным прозрачным скотчем неправильно: он оставляет слишком много липкого клеяи отрывается вместе с частью токопроводящейпасты. Ограничивать зону ремонта горизонтально и вертикально следуетузким бумажным малярным скотчем— только так поступают профессионалы. В некоторые ремкомплекты входит готовый трафарет, но при работе егоприходиться удерживать рукой.

Результаты ремонта

Ремонт мягким припоем скор и нетрудоемок,а результата хватает на несколько лет. Надежность такого метода подтверждена большим количеством домашних мастеров, прибегших к нему, поскольку от негофинансовые затраты сведены к минимуму. Требования минимальны: приобрести хороший высокоактивный флюс и иметьпрактические навыки пайки. Недостаток только один —места пайки на стекле видны, и их не замаскируешь.

Восстановление токопроводящим клеем также может выполнить каждый, в продаже имеется очень много ремонтных наборов, от дешевых маленьких упаковок до профессиональных ящиков. Качество ремонта, при соблюдении инструкции изготовителя, отличное и долгосрочное. Важное преимущество: работая аккуратно и имея знания можно так скрыть места ремонта, что стеклышко будет как новое.

Автор: Виталий Петрович, Украина Лисичанск.

Когда не стоит восстанавливать обогрев заднего стекла автомобиля своими руками?

Ремонт обогрева стекла является нецелесообразным в трех случаях:

Большое количество поврежденных нитей

Если количество повреждений и разрывов нити слишком много. Например, когда повреждены практически все нити, еще и в нескольких местах, а разрывы большие. В таком случае шансы на успех серьезно уменьшаются.

Если разрывы нити слишком большие. Тут единого мнения нет, но шансы на то, что вам удастся восстановить повреждения длиннее 5 и тем более 10 сантиметров, очень малы. К тому же сильно большие восстановленные участки негативно скажутся на функционировании зимой, когда вы включите систему, чтобы убрать наледь. На восстановленных местах нагревание будет в несколько раз сильнее и такой перепад может привести к тому, что стекло лопнет.

Если для ремонта поврежденных нитей Вам нужно снимать тонировку, особенно когда обрывов много. При демонтаже тонировки вы можете повредить нити еще больше и восстановить их целиком будет невозможно.

Все вышеуказанные советы можно считать исключительно рекомендательными и вы всегда можете испытать свои силы в этих тяжелых случаях. Однако, иногда, действительно проще заменить стекло целиком, а не тратить время и средства на поиски, и на ремонт. Так как набор для ремонта нитей обогрева заднего стекла тоже стоит денег.

Взгляд назад: ищем и ликвидируем обрыв нити обогрева стекла

У обогрева заднего стекла есть одна хорошая особенность: его небольшие неисправности можно устранить своими руками очень быстро и дёшево. А если постараться, то ещё и качественно. Попробуем?

Как работает и почему не работает?

Обогрев заднего стекла – штука очень простая. И принцип работы у него элементарный: через нити обогрева проходит ток, нити нагреваются и отогревают само стекло. Немного цифр специально для любителей физики: сопротивление каждой нити составляет около 10 Ом, потребляемый ток сильно зависит от автомобиля и составляет от 10 до 25 А (чем больше площадь обогрева заднего стекла, тем больше ток). Нити обычно нагреваются до температуры не более 70 градусов, чего вполне достаточно для удаления не только запотевания, но и зимнего обледенения.

Конструкция обогревателя несложная: на стекле между двух шин проложены несколько нитей (их количество опять же зависит от размера стекла, обычно – около десяти). Получается, что они подключены параллельно и это правильно: если одна нить выходит из строя, остальные продолжают работать. При последовательном подключении любой обрыв приводил бы к отключению всех нитей.

Что может пойти не так? Наиболее распространённая неприятность – это как раз обрыв нити. С ним мы и постараемся справиться самостоятельно. Но кроме этого бывают и другие неисправности, часть из которых можно отремонтировать даже без помощи фиксиков. Например, заменить перегоревший предохранитель.

Сложнее, если сгорела кнопка. Её заменить тоже можно, но такое встречается редко.

Так же редко сгорает реле. Ремонтировать его обычно бессмысленно, и гораздо проще поставить заведомо исправное.

А вот обрывы в цепи встречаются чаще. Особенно на хэтчбеках или универсалах, где проводка обогрева проходит в гофре через заднюю дверь. Со временем проводка перетирается, и обогрев работать перестаёт. Заодно могут перестать работать задние фонари или поворотники, если они тоже установлены на двери. Ну, тут как повезёт, в гофре может отвалиться всё что угодно. Такую неисправность проще всего обнаружить вольтметром, проверив напряжение на шинах. Если предохранитель, кнопка и реле исправны, а обогрев не работает по всей поверхности, нужно проверить питание на нём. Иногда проводка не перетирается, а просто окисляется в местах подключения обогрева. Само собой, такое бывает не только на хэтчбеках и универсалах, но и на седанах.

И всё-таки самая частая неисправность – это обрыв одной или нескольких нитей. Эту картинку можно увидеть чаще всего: некоторые нити перестают работать, оставляя на стекле неоттаявшие области. Вот с этим мы сейчас и будем бороться.

Приборы, зрение и терпение

Первая задача, которую придётся решить, это найти повреждение на перегоревшей нити. Как обычно, в наших материалах «косорукий мастер» мы делаем два допущения: не хотим покупать для ремонта ничего дорогого (лучше, конечно, вообще ничего не покупать и обойтись изолентой) и признаёмся честно, что ни черта не разбираемся в технике (что, конечно, действительности не соответствует, но вынуждает находить самые простые пути решения проблемы). Поиск обрыва может быть проведён разными способами. Способ нормальных людей предполагает использование мультиметра.

Работать можно в двух режимах: в режиме вольтметра и в режиме омметра. В первом случае проще всего присоединить один щуп к подходящему к обогреву плюсу, а во втором – замерять напряжение по всех длине нити от минуса. Там, где вольтметр покажет ноль, и есть разрыв. А ещё можно присоединить один щуп на «массу», а вторым искать скачок на нити. Там, где оно прыгнет до 12 или до 0 В, будет обрыв. Недостаток такого метода – необходимость работать либо с включенным зажиганием, либо с запущенным мотором, потому что в большинстве автомобилей из-за большого потребляемого тока при выключенном зажигании обогрев включить невозможно. А включить его надо, иначе на нём не будет напряжения.

Второй способ – работа в режиме омметра. Тут чуть проще: включать обогрев не нужно, так что работать можно спокойнее. Ну, с этим напортачить тяжело. Ведём щупами по нити, там, где стрелка резко прыгнет, есть разрыв.

Вроде бы омметр – наиболее простой способ. И доступный (я ведь обещал использование минимум инструментов). Но есть несколько сложностей. Связаны они, как ни странно, с тонировкой. Через тонировочную плёнку водить щупом по нити бесполезно. А отдирать её полностью жалко. Что делать?

Выход есть: заточить щупы мультиметра до состояния иголок и прокалывать ими тонировку в попытке попасть в нить. Иногда в Интернете советуют примотать к щупам швейные иглы и тыкать в нить ими. Не знаю, насколько это удобно – я пошёл другим путём.

Другой путь – это путь самых ленивых. И тех, у кого нет мультиметра. Суть этого пути заключается в визуальном поиске обрыва. Если не работает одна-две нити (в моём случае не работала одна), то он вполне возможен. Разумеется, искать десяток обрывов глазами – это путь самурая, стремление к смерти при сохранении чести. Нам такой вариант явно не подходит, поэтому если не работает половина нитей, проще снять тонировку и не париться. Но ради одной нити и, скорее всего, одного обрыва растонировать стекло жалко. Поэтому попробуем найти обрыв глазами.

Невооружённым глазом найти его сложно. Умные люди предлагают использовать лупу. Но лупы под рукой не нашлось. Тупик? Ха-ха, для нас тупиковых ситуаций не существует. Лупы нет, но телефон-то всегда под рукой, не так ли? А в телефоне – сервис для установки тысяч всяких приложений, в том числе и лупы. Я скачал первое попавшееся бесплатное приложение и начал искать обрыв.

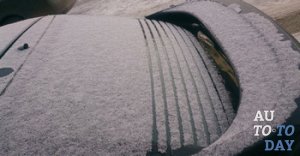

Кстати, сначала надо найти нерабочую нить. Зимой, конечно, это сделать просто, но сейчас, когда погода ставит температурные рекорды и на улице +22 градуса, придётся что-нибудь придумать. Можно подышать на нити, но мне было проще заехать на мойку. После мойки включил обогрев и маркером отметил искомую нить.

Теперь берём в руки телефон со включенной лупой и ведём вдоль нити. Вуаля – обрыв! Тоненький, но подлый. Отмечаем его и думаем, чем его устранить.

Тут опять есть несколько вариантов. Есть специальные составы для восстановления нитей, которые стоят под тысячу рублей. Ну уж нет. Можно сделать такой состав самому. Тут полёт мысли не ограничен даже здравым смыслом. Кто-то перемешивает медную стружку с лаком для ногтей, кто-то – натёртый грифель карандаша с суперклеем, кто-то изобретает ещё более дикие рецепты. Особо продвинутые удаляют обрыв с помощью электролиза – меднят его раствором из медного купороса и электролита. Судя по многочисленным отзывам, попытки самостоятельно намешать токопроводящий состав заканчиваются успехом далеко не всегда. Мы даже пробовать не будем, потому что в магазинах полно готовых продуктов. Я купил обычный токопроводящий клей за 200 рублей. Быстро и бюджетно, как мы любим.

Теперь перейдём непосредственно к восстановлению. Наша задача – сделать клеем дорожку, которая соединит нить. Сначала придётся убрать тут кусочек тонировки. Это можно сделать лезвием, и если всё получится аккуратно, внешний вид практически не пострадает.

Наносить клей нужно по трафарету. У нас в упаковке есть готовый трафарет, который нужно наклеить на стекло так, чтобы в прорези оказался повреждённый участок нити. Если трафарета нет, проще всего воспользоваться обычной синей изолентой, наклеив две её полоски по краям нити.

Даже не пытайтесь зачистить концы обрыва наждачкой! Нити очень слабенькие, и пара движений наждачкой может привести к тому, что небольшой прогал на пару миллиметров станет двухсантиметровым. Достаточно обезжирить концы нити ацетоном.

Ну и после всего наносим по трафарету клей. Делать это надо в несколько приёмов, выжидая высыхания предыдущего слоя клея. Путь к успеху очень точно прописан в инструкции к клею. Допускаю, что инструкции могут отличаться, поэтому универсальных советов не будет. Читайте, что написано на клее, и делайте, что сказано.

Обратите внимание на то, что включать обогрев сразу нельзя – нужно дождаться высыхания клея.

Ещё одно замечание: мой клей недорогой, но проверенный. В продаже есть составы, которые никак не хотят работать. Оказывается, что далеко не каждый токопроводящий клей оказывается токопроводящим. Есть смысл почитать отзывы, а если ремонт не удался, проверить клей омметром. Может, он и вправду не проводит ток? Такое, к сожалению, бывает.

И ещё немного…

Нити обогрева – штуки очень нежные. Чаще всего на универсалах и хэтчбеках их повреждают сами владельцы, когда перевозят в машинах длинномерные грузы. Даже пластиковый плинтус способен порвать жидкую ниточку. Если на стекле есть тонировка, попытайтесь в первую очередь найти места, где она повреждена. Это очень облегчит жизнь.

Ну и последнее: как я уже говорил, если неработающих нитей много, придётся всё-таки пользоваться тестером и снимать тонировку полностью. И при снятии тонировки есть большие шансы оторвать все оставшиеся нити. Так что желательно просчитать все риски и подумать: а не проще ли будет купить новое стекло с целым подогревом? Иногда такой шаг становится более разумным. Особенно с учётом того что качественные токопроводящие составы стоят дорого, а клей за 200 рублей обычно способен решить лишь небольшую проблему с одной-двумя нитями и с короткими повреждёнными участками. Конечно, если очень хочется, можно измазать им все нити. Может быть, даже удастся получить приемлемый результат. Но гарантировать его будет сложно.

Как своими руками отремонтировать обогрев заднего стекла (фото и видео)?

Добрый день. Сегодня мы поговорим про то, как отремонтировать обогрев заднего стекла. Традиционно для нашего сайта статья содержит много фото и видеоматериалов и представляет собой пошаговый алгоритм поиска неисправностей.

Как работает обогрев стекла?

Я думаю, все помнят физику из курса средней школы. При протекании электрического тока по проводнику он нагревается. Именно на этом принципе и работает обогрев заднего стекла.

Если внимательно присмотреться к стеклу, с боков вы увидите контакты и подводящие ток провода.

Когда к этим клеммам приложено напряжение, электрический ток протекает по нитям обогрева и нагревает стекло, благодаря чему оно не запотевает.

Соответственно обогрев стекла не работает всего в двух случаях:

  • неисправны нити обогрева
  • нет напряжения на клеммах

Как отремонтировать обогрев, если неисправны одна или несколько нитей подогрева?

Выглядит эта неисправность вот так:

Для ремонта нам понадобится:

  • наждачная бумага с номером от 1500 до 2500, 1 лист с любой зернистостью. Он нужен для снятия окислов и лака с мест повреждения нитей.
  • спирт, лучше изопропиловый (им мы будем протирать стекло от пыли и обезжиривать повреждения)
  • салфетки, микрофибра, ватные тампоны или тряпки (для обтирки).
  • электропроводящий клей , в магазинах он есть не всегда, поэтому если вы готовы подождать, рекомендую заказать его напрямую в Китае (им мы будем восстанавливать поврежденные нити).

Порядок выполнения ремонта:

внимательно осматриваем неисправные нити обогрева и ищем повреждения, выглядят они обычно вот так:

Места повреждений аккуратно зачищаем наждачной бумагой стараясь не задевать стекло, мы зачищаем только сами нити обогрева и то рядом с повреждением. Если тереть наждачной бумагой само стекло оно станет матовым, а отполировать его не выйдет, так как не него нанесены нити обогрева.

Протираем спиртом при помощи ватного тампона зачищенные поверхности. При этом мы уберем, и пыль от наждачки и обезжирим поверхность.

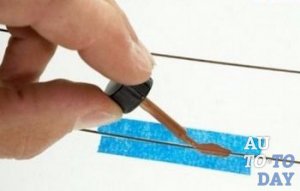

Аккуратно наносим на поврежденные участки электропроводный клей. Для того чтобы нанести клей прямо, а не пятном, лучше использовать изоленту или малярный скотч. Как показано в видео в заключении статьи.

Кисточкой наносим электропроводный клей.

Дожидаемся высыхания клея, проверяем, убеждаемся, что все работает и радуемся сэкономленным деньгам….

Как быть если обогрев вообще не работает?

Если обогрев вообще не работает, возможны два варианта. Или неисправны все нити обогрева (это маловероятно, даже на машинах которым по 30-40 лет, одна две нити греют)… Или неисправна проводка.

Человек без специального образования может проверить только 3 вещи:

  • Плавкий предохранитель
  • Кнопку включения
  • Реле обогрева

Расположение этих вещей можно узнать из инструкции по эксплуатации вашего автомобиля.

Если после проверки, методом замены, у вас обогрев так и не заработал, лучше обратится к электрику на станцию тех. обслуживания.

Как отремонтировать обогрев, если на стеклах тонировка?

Не хочу вас расстраивать, но скорее всего ответ – никак! Так как для нанесения электропроводящего клея, вам в любом случае придется локально (местно) убрать тонировку. Я не уверен, что можно вырезать кусок тонировки только с поврежденной нити. В любом случае в тонировке получится некрасивая дырка….

Поэтому если вам необходимо отремонтировать одну или несколько нитей обогрева на тонированном стекле, тонировку, к сожалению, придется снять.

Если вам лень читать, и вы привыкли смотреть, вот вам небольшое видео про ремонт нитей обогрева:

Заключение.

Как видите, ремонт обогрева стекла не представляет сложностей, конечно при наличии должной аккуратности и желания.

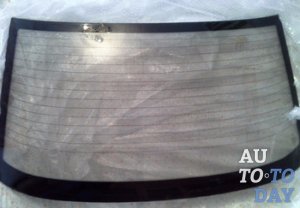

Очевидно, что самый простой вариант, не чинить нити, а заменить стекло, но подумайте о том как продавать машину, ведь если покупатель увидит стекла разных лет выпуска, то как минимум вам скажут что машина была бита.

На этом у меня сегодня все. Я надеюсь, что у вас не осталось вопросов про то, как отремонтировать обогрев заднего стекла. Если вопросы есть, или если вы хотите дополнить статью, пишите комментарии.

Принцип работы системы обогрева

Вдоль заднего стекла автомобиля расположены токопроводящие нити с контактами. С одной стороны они подключены к бортовой сети автомобиля, с другой — к массе через схему управления.

После зажигания и нажатия на кнопку включения на щитке приборов загорается лампа: это значит, что ток поступает в нити, они нагреваются и подают на стекло тепло. За наличие напряжения в сети, распределяющееся при помощи реле обогревателя, отвечает предохранитель.

Причины поломки системы обогрева

  • Сгоревший предохранитель. Проблема решается заменой сгоревшего предохранителя на новый.
  • Вышедшее из стоя реле управления. Требуется замена на новое. Деталь находится либо в блоке реле, либо в блоке предохранителей со стороны салона. При замене необходимо отключить АКБ.
  • Неаккуратная чистка и мойка стекол автомобиля.
  • Повреждение токопроводящих полос во время снятия тонировки.
  • Внешнее механическое воздействие на полосы.
  • Перегрев полос, который привел к разрыву связи.

Ремонт в домашних условиях

Многие автовладельцы делают ремонт нитей обогрева заднего стекла своими руками. Первыми делом меняют предохранитель и реле управления. Если процесс обогрева не запускается, определяют неисправность полос.

Неисправность можно выявить двумя способами:

  • Визуально (с помощью лупы и подсветки).
  • С помощью вольтметра или другого инструмента.

С визуальным методом все просто. Разрыв полос автовладелец определяет во время наблюдения за процессом обогрева. Место, которое не прогревается, определить легко: стекло в таком месте не оттаивает и не высыхает. Если при дневном свете неисправность выявить не получается, на помощь приходят лупа и фонарь. Подсветка и лупа позволяют точно определить место повреждения нити.

После визуального осмотра определяют точки разрыва на линии: найти их можно по нагарам, образовавшимся вследствие перегрева, или с помощью специальных инструментов — вольтметра, мультиметра или стрелочного тестера. Проведите по проложенным линиям: щупы или клеммы прибора определят напряжение и дадут показания. В месте, где произошел разрыв, прибор покажет отсутствие напряжения. Таким образом можно определить линию разрыва, его начальную и конечную точку и расстояние между ними.

Процесс ремонта

    Подготовка набора для ремонта нитей обогрева: клея, очищающей салфетки, трафарета, кисточки.

  • Создание клеевой смеси по инструкции от производителя.
  • Подготовка поверхности стекла к ремонту: аккуратное очищение салфеткой или любым обезжиривателем.
  • Нанесение малярного скотча с обеих сторон повреждения. Приклеивайте скотч строго по ширине нити, для точности можно использовать специальный трафарет.
  • Нанесение клея для ремонта нитей обогрева на поверхность по выделенной ширине. При необходимости — в несколько слоев.
  • Через 20 минут — удаление малярного скотча, а также трафарета согласно инструкции от производителя.
  • Включение и проверка системы обогрева спустя сутки (после полного высыхания клея).
  • Популярные марки клея:

    • Контактол-А, примерно 200 руб.
    • DoneDeal, примерно 500 руб.
    • Permatex PR-21351, примерно 185 руб.
    • Permatex Quick Grid Rear Window Defogger Repair Kit, примерно 330 руб.

    К сожалению, самостоятельный ремонт не дает длительного эффекта. В среднем восстановленные нити обогрева служат в течение года. Поэтому многие автовладельцы не экспериментируют и сразу прибегают к помощи профессионалов, которые гарантируют более длительную службу системы обогрева.

    Ремонт в сервисе

    Сервисный ремонт нитей обогрева отличается от ремонта своими руками. Обычно автостекольные центры предлагают сразу заменить заднее стекло на новое, но если оно в хорошем состоянии, то проблему плохой видимости можно решить другими способами:

    • Заменить предохранитель и реле управления.
    • Восстановить нити.

    Проводить ремонт целесообразно, если количество нитей с дефектами не превышает трех–четырех. Если повреждений больше, рекомендуется замена заднего стекла на новое.

    Стоимость ремонта системы обогрева будет зависеть от количества заменяемых деталей, числа восстановленных нитей и выбранного клея.

    Как работает обогрев заднего стекла?

    • Как работает обогрев заднего стекла?
    • Обогреватель заднего стекла: как это работает?
    • Обогреватель заднего стекла: что это и для чего он нужен?
    • Схема работы
    • Какие могут быть неисправности
    • Обогреватель заднего стекла не включается
    • Заднее стекло медленно отпотевает
    • На заднем стекле остаются горизонтальные полосы запотелости
    • Диагностика и ремонт
    • Способы поиска проблемной нити
    • Осуществляем ремонт

    Может быть, вас удивит тема сегодняшней статьи, ведь на дворе лето, и погода изобилует солнечными жаркими днями. Но данная функция актуальна в любое время года. Поговорим мы об обогреве заднего стекла. Для тех, кто думает, что летом это абсолютно не нужно, скажем, что вы, вероятно, мало передвигаетесь на машине во время дождей.

    • Обогреватель заднего стекла: как это работает?
      • Обогреватель заднего стекла: что это и для чего он нужен?
      • Схема работы
    • Какие могут быть неисправности
      • Обогреватель заднего стекла не включается
      • Заднее стекло медленно отпотевает
      • На заднем стекле остаются горизонтальные полосы запотелости
    • Диагностика и ремонт
      • Способы поиска проблемной нити
      • Осуществляем ремонт

    Но вот тут незадача, в игру вступает господин Мерфи со своими пресловутыми «законами подлости». На улице дождь, а обогрев стекла перестал работать, и влажность в салоне всё повышается, а видимость снижается. Срочно требуется ремонт обогрева заднего стекла автомобиля. Причинами такой неожиданной неприятности могут стать самые разные действия, начиная с непрофессионализма работников сервиса тонировочной студии, заканчивая шалостями детишек на пассажирском сиденье.

    Обогреватель заднего стекла: как это работает?

    Обогреватель заднего стекла: что это и для чего он нужен?

    Наиболее эффективный борец с запотеванием автомобильных стёкол – это нагрев. Как работает обогрев заднего стекла? Подогрев лобового стекла осуществляется за счёт направленных тёплых воздушных потоков. Заднее же стекло обогревается при помощи небольших нагревающих элементов, работающих от электрической энергии. На само стекло с внутренней стороны (из салона) прикрепляются дорожки из металла с большим сопротивлением в виде множественных тонких ленточек. Когда через них проходит электрическая энергия, выделяется тепло. В результате стекло нагревается, а вода испаряется. Спустя несколько минут стекло снова становится прозрачным.

    Схема работы

    Чтобы успешно диагностировать неисправности и провести ремонт обогрева заднего стекла машины максимально профессионально, необходимо изучить электрическую схему подключения нагревательных элементов и понять её рабочий принцип.

    На изображении показана типичная схема подключения обогрева в электропроводку автомобиля. Давайте вместе разберём, как она работает. Питание идёт с клеммы «+» аккумуляторной батареи, проходит через замок зажигания, предохранители и подается на контроллер обогревателя и силовой контакт реле. Вывод аккумулятора со знаком «-» соединяется с кузовом автомобиля, как и один из выводов нагревательного устройства.

    При включении обогревателя напряжение идёт на обмотку реле, которое срабатывает, происходит замыкание силовых контактов и взаимное соединение релейных выводов 30 и 87. Ток идёт на обогреватель, протекая через параллельно соединённые нити, а затем через автомобильный корпус снова идёт на минус аккумуляторной батареи.

    Какие могут быть неисправности

    В основном автовладельцы не заморачиваются над тем, что и как в этом обогревающем устройстве заднего стекла, пока оно не запотеет либо не покроется ледяной коркой. Тут привычным движением нажимается кнопка включения питания подогрева, проходит пять минут, десять, пятнадцать, а результата нет: стекло ничуть не стало более прозрачным, ну или обзор появился только в какой-то части. Тут и измерительные приборы никакие не потребуются, чтобы понять, что требуется ремонт обогревателя заднего стекла автомобиля.

    Учтите, что обогреватель включается только тогда, когда ключ в зажигании повёрнут в положение «ON». В других автомобилях обогреватель включается только тогда, когда запущен мотор. Это сделано для того, чтобы избежать преждевременной разрядки аккумуляторной батареи. В зависимости от модели авто, обогреватель заднего стекла может потреблять от 10 А до 25 А электрического тока. Чтобы вы поняли, две автомобильные фары потребляют 10 А.

    Обогреватель заднего стекла не включается

    Если лампочка на кнопке обогрева в активном состоянии не светится, скорее всего, неисправна сама кнопка или сгорел предохранитель. Если же лампочка горит, но нити не нагреваются, тогда причина кроется либо в реле, либо в разъёмах подключения устройства к бортовой электропроводке. Если имеет место быть этот случай, тогда по автомобильной документации следует определить место, где находятся эти детали, и заменить нерабочий элемент. Быстро найти место монтажа реле не всегда получается, но есть один способ проверить его работоспособность косвенно. Об этом мы расскажем чуть позже.

    Заднее стекло медленно отпотевает

    Порой случается так, что после того как обогреватель приведён в состояние активности, стекло начинает отпотевать, но очень медленно. Если на улице морозная погода, то причина может таиться в недостаточном контакте одного из разъёмов электросхемы. Как результат, контактное сопротивление возрастает, ток поступает меньшей силы, мощность понижается, и нити прогреваются медленнее.

    Чтобы проверить эту неисправность, нужно взять мультиметр и измерить величину напряжения на клеммах входа нагревателя и аккумуляторной батареи. Различие в результатах не должно превышать один вольт.

    На заднем стекле остаются горизонтальные полосы запотелости

    И, пожалуй, наиболее распространённая неисправность системы обогрева заднего стекла машины – обрыв нитей, прикреплённых к самому стеклу. Эта неисправность видна невооружённым газом, так как в месте неисправного элемента стекло или запотевшее, или не оттаявшее (в зависимости от времени года).

    Дорожки, проводящие ток, легко разрушаются даже при незначительном механическом воздействии. Поэтому нельзя чистить стекло скребком, только тряпка из мягкой ткани. Также, если вы перевозите порой длинные или крупногабаритные грузы, то они не должны упираться в заднее стекло.

    Диагностика и ремонт

    Определить повреждённую нить обогревателя не сложно, как вы уже поняли. Поэтому, перед тем как починить обогрев заднего стекла, нужно посчитать все нити сверху вниз и запомнить, какие по счёту неисправны. Так далее при визуальном осмотре будет легче найти нужную нить. Но разрывы бывают порой просто микроскопические. Здесь поможет вольтметр или мультиметр. Для быстрого поиска проблемной нити нужно изучить устройство обогревателя заднего стекла.

    Способы поиска проблемной нити

    Если визуальные признаки обрыва не наблюдаются, например, если обрыв случился на клеммах, тогда можно прибегнуть к старым добрым народным методам. Замечательно то, что каждый автомобилист при малейших усилиях и затратах в состоянии найти место обрыва нитей обогревателя.

    Визуальная диагностика. Если заднее стекло запотело, включите обогреватель. В месте разрыва нитей оно начинает отпотевать практически сразу, когда остальная площадь повреждённого элемента не прогревается.

    При помощи вольтметра – первый способ. Включите зажигание, а затем подогрев заднего стекла. Один щуп прибора положите на массу автомобиля, второй оберните фольгой и переместите к центру нити нагрева. Напряжение должно быть не более 5 В. Там, где оно упадёт до нуля или подскочит до двенадцати, там и находится обрыв.

    При помощи вольтметра – второй способ. Один щуп приложите к плюсовой клемме обогревательного элемента, а второй перемещайте вдоль нити со стороны минусовой клеммы. В месте, где напряжение падает до нуля, требуется ремонт обогрева заднего стекла.

    С помощью омметра. Лучше брать аналоговый прибор со стрелкой. Включите его в режим кило. Щупы приложите к противоположным выводам системы. Смочите вату в дистиллированной воде и медленно проводите ею по нити. В том месте, где дёрнется стрелка прибора, и имеется обрыв.

    Всё, диагностика проведена. Теперь, вдохновившись своими успехами, можно браться за ремонт обогрева заднего стекла своими руками.

    Осуществляем ремонт

    Существует множество вариантов починки обогревателя заднего стекла. То же самое можно сказать про используемые материалы и применяемые методики. Во всяком случае вы вольны выбирать способ проведения ремонтных работ. Необходимо помнить только одно, в любом случае соединительные места системы обогрева всегда необходимо зачищать и обезжиривать, если требуется пайка.

    1. Как починить обогрев заднего стекла при помощи ремнабора? Многие ремонтные комплекты обогревателя заднего стекла автомобиля обладают аналогичными характеристиками. С их помощью можно восстановить до десяти сантиметров нагревательной нити, которая повреждена. В состав ремонтного набора входят: шаблоны с нитями и баллон с термически активной полимерной смолой.

    Определите место обрыва нити и выключите устройство обогрева. Снимите защитную плёнку с шаблона и приложите нить к оборванному месту. Кисточкой нанесите полимерный материал на ремонтируемое место. Когда высохнет, повторите ещё несколько раз. Снимите трафарет со стекла и не запускайте обогрев в течение 24 часов.

    2. Как отремонтировать обогреватель заднего стекла при помощи токопроводящей пасты? Она наносится на места обрыва нитей. При этом захватите оборванные концы с обеих сторон по 2 см на каждую. Паста должна сохнуть сутки. Можно воспользоваться строительным феном и ускорить процесс высыхания.

    3. Восстановление дорожек обогрева заднего стекла народными методами. В принципе, сами они друг от друга не отличаются, только присутствует разница в используемых материалах.

    Краска и стружка. Стружка добывается при помощи напильника и медно-латунного брусочка. Краску лучше брать под цвет нитей нагрева. Смешайте составляющие в пропорции 1:1 до состояния мягкого теста. Сделайте трафарет из скотча или изоленты. Включите обогрев и по трафарету нанесите смесь. О наличии контакта вы услышите в месте ремонта по характерному лёгкому шипенью. Всё готово. Можно сразу ехать и не ждать сутки.

    Клей и стружка. Здесь вместо краски применяется клей БФ-2, как вариант.

    Пайка места разрыва. Здесь нужно использовать хлористый цинк. Припой следует брать с низким содержанием олова, типа ПОС-18, ПОСС-4-6. Если повреждён длинный участок нагревательной нити, можно использовать серебряную или медную жилу.

    Теперь вам должно хватить вариантов для того, как восстановить обогреватель заднего стекла автомобиля самостоятельно. Как вы уже поняли, сложности особой это не доставит, да и на материалы сильно тратиться не нужно.

    Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

    Что в итоге

    Как видно, если обогрев заднего стекла перестал работать, важно правильно определить неисправность путем диагностики методами, рассмотренными выше. Бывает так, что достаточно заменить реле или предохранитель, восстановить контакт на шине и т.д.

    Если же оборваны или перебиты нити обогрева, при обрыве нитей обогрева заднего стекла хорошо зарекомендовал себя клей для обогрева заднего стекла. При помощи такого ремонта, как уже было сказано выше, можно быстро восстановить поврежденные участки.

    Единственный недостаток – готовый клей может стоить около 20 у.е. и выше, а возможность изготовления качественного аналога в домашних условиях в целях экономии многими опытными специалистами ставится под сомнение.

    В качестве итога добавим, что если не повреждать нити, обогрев исправно работает на протяжении многих лет. При этом основную опасность для нитей обогрева представляют механические повреждения, а также распространенные ошибки при снятии тонировочной пленки (при условии нанесения тонировки).

    Если по той или иной причине необходимо растонировать заднее стекло с подогревом, необходимо обращаться исключительно к специалистам, которые гарантируют работоспособность обогрева после снятия тонировочной пленки. При этом следует быть готовым к дополнительным расходам.

    Причина — сложно снять тонировку, не повредив обогрев. Также процедура однозначно потребует больше времени, чем обычная растонировка стекол без обогрева. В любом случае, за дополнительную плату с такой задачей вполне успешно справляются опытные тонировщики и профильные специалисты, в результате чего даже после снятия тонировки с заднего стекла обогрев остается полностью работоспособным.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
