Шпилька с разной резьбой
Шпилька резьбовая — соединительная деталь, представляющая из себя металлический стержень с наружной резьбой.
Шпильки предназначены для соединения между собой деталей, присоединения деталей к оборудованию или конструкции, в качестве стягивающих элементов строительных конструкций.
Компания ООО «ТПК «ТроЯ» производит и реализует шпильки по ГОСТ, ОСТ и индивидуальным чертежам Заказчика.
Мы изготовим шпильки из сталей марок:
— Ст.20, 35, 45, 40х, 09г2с, 30ХГСА, 12ХН3А, 20ХН3А и др.
— Ст.20х13, 14х17н2, 12х18н10т,10х17н13м2т и др.
Шпильки могут быть изготовлены классом прочности 8.8, 10.9, 12.9
Шпильки полнорезьбовые (с резьбой по всей длине шпильки)
позволяют регулировать расстояние между скрепляемыми деталями как при монтаже конструкций или сборке оборудования, так и при их дальнейшей эксплуатации (деревянное домостроение, производство теплообменников). Наша компания изготавливает полнорезьбовые шпильки длиной до 6 метров.
Шпильки с резьбой с одной стороны
применяются для крепления деталей или строительных конструкций, неотъемлемой частью которых она становится при помощи сваривания, а также для крепления конструкций или оборудования в бетон, грунт и т.д.
Шпильки с резьбой с двух сторон соединяют детали с гладкими и резьбовыми отверстиями.
 | ГОСТ 22032-76 «Шпильки с ввинчиваемым концом длиной 1d» Класс точности В. |
ГОСТ 22033-76 «Шпильки с ввинчиваемым концом длиной 1d» Класс точности А.
ГОСТ 22034-76 «Шпильки с ввинчиваемым концом длиной 1,25d» Класс точности В.
ГОСТ 22035-76 «Шпильки с ввинчиваемым концом длиной 1,25d» Класс точности А.
ГОСТ 22037-76 «Шпильки с ввинчиваемым концом длиной 1,6 d» Класс точности А.
ГОСТ 22039-76 «Шпильки с ввинчиваемым концом длиной 2 d» Класс точности А.
ГОСТ 22041-76 «Шпильки с ввинчиваемым концом длиной 2,5d» Класс точности А.
ГОСТ 22043-76 «Шпильки для деталей с гладкими отверстиями» Класс точности А.
Весь ассортимент шпилек представлен в разделе «ШПИЛЬКИ»
ООО «ТАНТАЛ» принимает заказы на изготовление ТОЛЬКО ПОД ЗАКАЗ шпилек комбинированных.
Материал — под заказ:
- стали 3пс, 3сп, 5пс, 10, 20, 35, 45, 40Х, 30ХГСА, 40ХНМА, 30ХМА, 25Х1МФ, 25Х2М1Ф, 12ХМФ, 09Г2С, 20Х13, 30Х13, 40Х13, 12Х18Н9, 08Х12Н10Т, 12Х18Н10Т и др.
- латунь ЛС59, Л63
- медь
- бронза
Термообработка под заказ — закалка или нормализация.
Нанесение защитных покрытий под заказ — оцинковка или оксидирование.
Шпильки комбинированные — это шпильки, имеющие различную резьбу на двух концах. Резьба может отличаться как по диаметру, так и по шагу резьбы. Также на комбинированных шпильках возможно различное направление витков резьбы на разных концах — правая резьба на одном конце и левая на противоположном. В средней части комбинированные шпильки могут иметь гладкую часть, фланец, конусную часть, шестигранник, лыску и т.п.
Вопросы обслуживания и замены шпилек
Шпильки колес не нуждаются в специальном уходе и обслуживании, однако они, как и всякий резьбовой крепеж, требуют соблюдения некоторых рекомендаций:
- Затяжку гаек при установке колес следует выполнять с определенным усилием, рекомендованным для данной модели автомобиля. При чрезмерной затяжке возможен срыв резьбы, при слабой затяжке возрастает риск ослабления крепежа;
- Для вворачивания и выворачивания как гаек, так и самих шпилек следует использовать только предназначенный для этого инструмент (баллонные ключи и другие);
- Для каждого колеса следует использовать только свои шпильки — определенной длины, с правой или левой резьбой и т.д.
При каждой замене колеса или ремонте тормозных механизмов следует производить визуальный осмотр шпилек. При обнаружении погнутостей, повреждений резьбы или трещин, а также при чрезмерной коррозии шпильку следует заменить, так как высока вероятность дальнейшей ее деформации.
Зачастую автовладельцам приходится сталкиваться с такой проблемой, как облом шпильки. Эту поломку следует ликвидировать как можно скорее, так как эксплуатация автомобиля без одной или нескольких шпилек на одном колесе запрещена. Обломанную шпильку следует извлечь из ступицы, и заменить ее на новую. Нередко извлечение обломанной шпильки затруднено, особенно в случае вворачиваемого крепежа. В этом случае следует использовать специальный инструмент — экстрактор болтов. Извлечение запрессовываемых и закладных шпилек в этом плане более простое, однако данная работа может затрудняться сложностью доступа к обратной стороне колесной ступицы. Монтаж новой шпильки следует выполнять в соответствии с конструктивными особенностями ступицы и рекомендациями по ремонту автомобиля.
При правильной эксплуатации автомобиля и его колес, шпильки будут служить долго, обеспечивая безопасность и комфорт транспортного средства.
Шпилька резьбовая
Шпилька резьбовая описание
Метрическая резьбовая шпилька — это металлический, в основном стальной стержень, со стандартной резьбой находящейся с обоих концов или по всей длине изделия. По краям обязательно снимается фаска для удобства накручивания гаек. Обращайте внимание на резьбу, наиболее распространенная правая резьба, но встречаются шпильки и с левой резьбой. Резьба по всей длине очень удобна тем что при помощи гаек и шайб, можно во время подвешивания под потолок, трасс воздуховодов и трубопроводов, с использованием шпилек. Фиксировать их в несколько ярусов, на любом отдалении от потолка. Наиболее распространенная длина стальной резьбовой шпильки это 1 и 2 м/п. Самые ходовые диаметры это: 6, 8, 10, 12 мм.
Шпилька достаточно популярное изделие, и при строительстве очень часто используется для соединения, стягивания, фиксации, и подвешивания различных материалов, технических коробов, лотков, кабельных и вентиляционных трасс. Популярность этого крепежа породила множество названий: шпилька резьбовая, метрическая шпилька, стержень метрический, крепежная штанга, шпилька с резьбой, резьбовая штанга, длинная шпилька с резьбой, стальная или оцинкованная шпилька.
Виды резьбовых шпилек
Шпильки, в зависимости от толщины металла, и материала из которого они изготовлены, обладают разной прочностью, наши специалисты, при покупке, помогут в подборе необходимой по прочности шпильки, а выбор есть — М6 , М8 , М10 , М12 . Шпильки также выпускаются без покрытия и с антикоррозионным покрытием, в зависимости от качества покрытия цена шпильки может меняться, и достаточно прилично. В здании допустимо применение шпилек без антикоррозийного покрытия, но чем более агрессивная среда, тем более стойкое должно быть покрытие, вплоть до, шпилек полностью сделанных из нержавеющей стали, бронзы и других коррозионно-стойких материалов. Стальные шпильки, наиболее часто проходят процесс гальванического оцинковывания, это недорогой и очень эффективный метод повышения коррозионной стойкости, в результате оцинкованная стальная шпилька, получается очень конкурентной и устойчивой к коррозионным процессам.
Шпильки для стяжки опалубки и подвешивания вентиляционных систем, комплектуются гайками и шайбами, но при выполнении работ, не всегда на одну шпильку, приходится две гайки и шайбы. Очень часто их необходимо больше и иногда существенно больше. Например на одну шпильку с резьбой по всей длине, можно подвесить воздуховоды в два или три яруса, и из все необходимо закрепить. Часто покупают длинные двухметровые шпильки и по месту их нарезают необходимой длины, количество гаек и шайб при монтаже, соответственно увеличивается, а количество отходов сокращается. Поэтому советуем покупать гайки и шайбы для шпилек с запасом.
Сантехнические шпильки представляют собой отрезок металла, одной стороны которого метрическая резьба, а с другой стороны нарезана резьба для закручивания по дереву или в пластиковые дюбеля, как на шурупах. Такое строение ускоряет монтаж, и прикрепление или подвешивание трубопроводов к стене или потолку. Для монтажа достаточно пробурить перфоратором отверстие соответствующее по толщине и длине дюбеля, вставить пластиковый дюбель, вкрутить в него сантехническую шпильку, на нее навинтить хомут, и произвести монтаж трубопровода. Стоит помнить, что вода в трубопроводе, существенно добавляет вес всей конструкции, и экономить на креплении не стоит, количество крепежных элементов должно соответствовать проекту.
Комплектация шпилек
Когда стоит вопрос, купить резьбовую шпильку то следует помнить что шпилька это только элемент крепежа, к ней необходимо приобрести, для проведения монтажа или стягивания строительных элементов фиксирующие элементы:
- Гайки;
- Шайбы;
- Траверсы;
- Хомуты;
- Забивные анкера;
- Соединительные гайки.
Где применяются шпильки с резьбой
Применяются метрические шпильки достаточно широко для:
- Стягивание обрешеток при бетонировании в съемном и несъемном вариантах;
- При монтаже стропильных систем и деревянных домов, для соединения продольных и поперечных соединений бруса, балок и бревен;
- Монтаж практически всех подвесных элементов под потолками, подвесные потолки, элементы трубопроводов, воздуховодов и вентиляционных систем;
- Элементы электропроводки в коробах, подвешенные на шпильках необходимой длины;
- При помощи частичного бетонирования шпильки легко сделать прочное неподвижное соединение;
- Замена болтов, при длинных соединениях, или отсутствии болтов необходимой длины;
- Наращивание крепежных конструкций.
Все элементы для монтажа, желательно заготовить заранее, и в необходимом количестве. Предусмотрите все мелочи, проверьте наличие необходимого инструмента, тогда не придется тратить время, на поездку и покупку не хватающих мелочей гаек или шайб, проверяйте комплектность.
Преимущества крепления резьбовыми шпильками
При наличии резьбовой шпильки необходимой толщины, гаек, и болгарки, нет необходимости в наборе болтов различной длины, все эти функции с легкостью выполнит соединение с применением метрической шпильки. И даже больше, она соединит как очень длинные, так и короткие материалы и прочно их зафиксирует, ведь она легко режется на отрезки необходимой длины. Тем более что цена резьбовой шпильки очень демократична.
Почему стальная шпилька с метрической резьбой очень удобна в работе, да потому что при прокладке длинных подвешенных трасс воздуховодов и трубопроводов, может понадобиться различная длина шпильки. А в данном случае это не проблема, ее легко удлинить или обрезать, и монтаж идет не останавливаясь в быстром темпе, любая длина подвеса или стяжки не является проблемой.
Подгонка по длине происходит очень просто, накручивается гайка, болгаркой обрезается шпилька нужной длины. Болгаркой снимается фаска по краю, можно просто под углом прислонить край шпильки к вращающемуся кругу, и прокрутить шпильку, фаска готова. Свинтить гайку, которая сама сделает чистовую подготовку, под последующее использование.
При необходимости демонтажа соединений, основой которых являются стяжки и подвесы из шпилек, все достаточно просто. Все соединения просто раскручиваются, и укладываются согласно наименования и типоразмера. Самое интересное, что они могут использоваться многократно, это и есть преимущество. Они как быстро собираются и монтируются, так же легко разбираются и демонтируются.
Как купить резьбовую шпильку
Для выяснения какие характеристики резьбовой шпильки, выдерживаемые нагрузки, и какая актуальная цена? Необходимо позвонить по телефону, или через систему связи уточнить все нюансы, а также наличие шпильки необходимой толщины, и возможность доставки. Мы отправляем товар по всей Украине. При закупке оптом, существует система скидок и бонусов.
Материалы и покрытие для шпилек
Шпильки изготавливаются исключительно из высококачественной стали марок 10, 20, 40Х и др. Как правило, для производства применяется высокоуглеродистая сталь, которая способна выдерживать высокие нагрузки.
Если конструкция, в которой установлена шпилька, располагается на улице, либо в любом другом месте, где возможно негативное влияние, то изделие покрывается слоем цинка. Также возможно изготовление крепежа из нержавейки, которая устойчива к воздействию влаги.
Шпилька резьбовая, резьба метрическая или просто штанга. WikiСтатья.
Конструкция шпильки метрической
Согласно DIN 975 длина резьбовой штанги составляет 1 или 2 метра. Стандарт DIN 976-1 регламентирует длину изделия в зависимости от диаметра. На многих сайтах к российскому аналогу часто причисляют ГОСТ 22023-76. Однако изделие, выполненное по ГОСТу, предназначено для фланцевых соединений и регламентирует параметры резьбы. Такому изделию характерна неполная резьба.
Широко используется крепежное изделие, соответствующее DIN 975, которое представляет собой стержень с равномерной метрической резьбой по всей длине крепежа. При необходимости шпильку нарезают на требуемую по проекту длину.
В типоразмере указывается внешний диаметр крепежа и общая длина. В не зависимости от линейного размера шаг резьбы регламентирован по диаметру:
| шпилька М6 — шаг 1,00 мм |
| шпилька М8 — шаг 1,25 мм |
| шпилька М10 — шаг 1,50 мм |
| шпилька М12 — шаг 1,75 мм |
| шпилька М14 — шаг 2,00 мм |
| шпилька М16 — шаг 2,00 мм |
| шпилька М20 — шаг 2,50 мм |
| шпилька М24 — шаг 3,00 мм |
Назначение шпильки резьбовой
Штанга-шпилька предназначена для следующих задач:
- обеспечение расстояния, задела от несущей поверхн ости до рабочей прикрепляемой конструкции
- наращивание, удлинение конструкции, имеющей метрическую резьбу
- фиксация различных конструкций или ее отдельных элементов в процессе возведения
Примеры применения шпильки
Наиболее очевидным является использование метрических шпилек при установке различных инженерных систем под потолком. При посещении гипермаркетов, различных офисов, расположенных в помещениях с высокими потолками, производственных цехов, видны конструкции воздуховодов, вентиляций и других обязательных систем для обеспечения жизнедеятельности. Конструктивное отстояние необходимо для удобного, быстрого монтажа и последующей эксплуатации, ремонта. Объем работ, который приходится на данный тип строительства, очень велик, а значит и потребности в данном метрическом крепеже.
При работах с деревянными конструкциями шпилька выполняет роль стяжки элементов. После установки основного строительного материала (бруса, сруба, бревна) конструкция смещается из-за усушки древесины. Чтобы не допустить этого, деревянные конструкции стягивают посредством резьбовой шпильки — для придания сооружению достаточной прочности. Это один из вариантов фиксации деревянных элементов между собой: достаточно надежный и экономичный.
Метрическую резьбу можно устанавливать в бетон, наращивая сверху деревянные элементы.
Важную роль осуществляют шпильки и при стяжке опалубки: во время формирования фундамента необходимо сохранять форму конструкции и шпилька резьбовая имеет достаточную прочность для данной задачи.
Шпилька-штанга является адекватной заменой пружинного узла: экономически выгоднее, результат тот же.
Также с помощью метрической шпильки можно соединить брусья большого сечения. Например, как надежно скрепить деревянные профили толщиной 25 см? В сумме они составят полметра! По старинке использовали скобы. В настоящее время более надежным является применение именно шпильки. Коронкой биметрической по дереву подготавливают отверстие под шайбу плоскую увеличенную DIN 9021, фиксируя сверху гайкой DIN 934.
За счет шпильки резьбовой можно сделать исполнение нестандартного соединения. Например, в идеале для крепления требуется болт 8х300. То есть диаметр М8 будет вполне обеспечивать прочность узла (или будет единственным решением), но длина должна составлять 0,3 метра. Типоразмера данного крепежа не существует; максимальная длина для М8 является 0,2 м (М8х200). Индивидуальное изготовление возможно, но может оказаться нерентабельным. Нестандартное крепление можно получить, используя шпильку DIN 975 и две гайки DIN 934. Для этого накрутите на шпильку две гайки рядом. Затем перемещайте одну к другой, применяя ключи и закручивая их в противоположные друг от друга стороны. Образуется максимально плотное и прочное соединение, напоминающее собой болт с высокой головкой и длинным стержнем. Полученный нестандартный болт при необходимости можно обработать, отрезав болгаркой ненужную длину у образованной головки.
Наиболее востребована штанга DIN 975, изготовленная из оцинкованной стали классом прочности 4.8. Также используются изделия, исполненные из высокопрочной и нержавеющей стали, которые можно также купить в ГОСКРЕП, обратившись к менеджерам. В зависимости от требований проекта подбирается тип крепежа, чтобы последующая эксплуатация конструкции была обеспечена достаточной прочностью.
Шпилька резьбовая М24 для фланцевых соединений
Шпильки, которые изготавливают в соответствии с отечественным стандартом ГОСТ 9066-75, предназначены для фланцевых соединений в комплекте с гайками ГОСТ 9064-75 и шайбами ГОСТ 9065-75.
Шпильки М24 представляют собой крепежный элемент в виде стального стержня, на концы которого нанесена резьба. В основном на данные изделия наносят метрическую резьбу с крупным и мелким шагом.

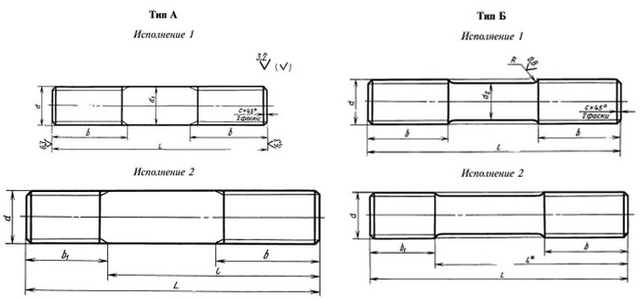

Производят данные крепежные элементы двух типов:
- Тип А характерен одинаковым диаметром резьбовой и гладкой части;
- Шпильки М24 ГОСТ 9066-75 тип Б изготавливают с разным диаметром гладкой и резьбовой части. Гладкая поверхность изделия имеет меньший диаметр, чем резьбовая часть.
Каждый тип резьбовой шпильки М24 имеет два исполнения:
- Исполнение 1 — крепежные элементы изготавливаются с одинаковой длиной резьбовых концов.
- Исполнение 2 — метизы имеют одни ввинчиваемый конец, а один гаечный. Их длина может быть разной.
Применяют шпильки М24 ГОСТ 9066-75 типов А и Б для фланцевых соединений различных трубопроводов, арматуры, приборов, соединительных частей паровых котлов, резервуаров и в любых других соединений с использованием фланца. Главное отличие в использовании типов шпилек состоит в температуре рабочей среды. Тип А предназначен для соединений, где температура металла не превышает 300 градусов Цельсия. Шпильки типа Б устанавливают в соединения, где температура металла находится в диапазоне от 300 до 650 градусов Цельсия.
Конструкция и характеристики шпилек ГОСТ 9066-75
Длина резьбового конца b составляет, для шпилек длиной:
- 110, 120, 130, 140, 150, 160, 170, 180 — 48 мм,
- 190, 200, 210, 220, 230, 240, 250 -58 мм.
Что все-таки лучше: болт или шпилька
Чтобы выбрать соответствующий крепеж, использовать шпильки вместо болтов или болт вместо шурупа, винта, внимательно читайте рекомендации и посмотрите видео:
Если нужно соединять две детали при имеющемся сквозном отверстии, то стоит выбирать болтовой крепеж. Шпильку же выбирают, когда требуется фиксировать детали без отверстий – ее вкручивают на нужную глубину.
Болт и шпильку используют для разных целей. Заменять болт шпилькой, и наоборот, специалисты не советуют. А если это удастся сделать, то маловероятно, что крепеж прослужит долго.
Сантехнический хомут
По конструктивному исполнению хомут сантехнический представляет собой изделие в виде скобы. В качестве сырья для его изготовления в большинстве случаев используется металл. Но на рынке встречается данная продукция и из иных материалов. С целью увеличения срока эксплуатации поверхность многих моделей хомута покрывается защитным цинксодержащим слоем.
Разновидности
Производится этот крепеж в разнообразных исполнениях. Коротко рассмотрим лишь наиболее востребованные варианты.
Универсальные сантехнические хомуты винтового типа
Используя крепеж данного вида, домашний мастер может рассчитывать на:
высокую стойкость к воздействию вибрации;
значительный предельный момент при затяжке;
равномерность распределения сжатия.
Хомуты сантехнические с широкой лентой
Ширина ленты таких хомутов равна 12 мм. Исходя из этого, подобные соединительные элементы пригодны для установки в местах, где затяжка в обязательном порядке должна быть очень крепкой, а также на участках, работающих под значительным давлением. Еще один подходящий вариант установки хомутов с широкой лентой – это сегменты трубопроводов с большим диаметром.
Хомуты сантехнические с ключом
Изделия данного вида нашли широкое применение в быту. На рынке и в магазинах стройматериалов их часто называют «хомутами с ручкой» либо «хомутами-бабочками» Особенно востребованы такие крепежные элементы, когда часто возникает необходимость в их монтаже/демонтаже. Удобство выполнения этих операций обеспечивается наличием ключа (см. рис).
Хомуты сантехнические силовые
Хомуты данной разновидности отличаются узкой специализацией. Устанавливаются они, преимущественно, на насосные дренажные системы, а также на толстые шланги.
Хомуты сантехнические проволочные
Это – еще один вид хомутов, предназначенных для того, чтобы монтировать толстые шланги. Особенно те, которые работают при высокой вибрации. Данное сантехническое приспособление активно применяется, когда решение задачи облегчения фиксации к поверхности выходит на первый план. Но нужно помнить, что для его установки используется специальная шпилька.
Хомуты сантехнические неразъемные
Неразъемные хомуты комплектуются специально подобранным резиновым уплотнителем.
Они демонстрируют отличную устойчивость к воздействию высоких нагрузок.
Наиболее часто крепеж данного вида используется в ходе монтажа водопроводных магистралей. Устанавливать эти детали можно на горизонтально или вертикально расположенную плоскость, в частности, на перекрытие в ходе работ по обустройству водосточной системы.
