Принцип работы масляного насоса двигателя

Устройство и принцип работы смазочной системы двигателя

Принципиальная задача системы смазки двигателя в разрезе десятилетий развития ДВС осталась неизменной – подача к трущимся элементам смазывающего и теплоотводящего материала. Но повсеместные ужесточения экологических норм заставляют конструкторов находить скрытые ресурсы для повешения КПД мотора и уменьшения вредных выбросов в атмосферу. Рассмотрим устройство системы смазки двигателя, их виды, принцип работы масляного насоса и редукционного клапана.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Масляный насос двигателя ЗМЗ-40524 шестеренчатого типа, установлен внутри масляного картера, крепится с прокладкой двумя болтами к блоку цилиндров и держателем к крышке третьего коренного подшипника.

Масляный насос, привод масляного насоса, масляный фильтр и термоклапан двигателя ЗМЗ-40524, устройство, принцип работы, размеры и зазоры сопрягаемых деталей.

Ведущая шестерня насоса неподвижно закреплена на валике с помощью штифта, а ведомая свободно вращается на оси запрессованной в корпусе насоса. На верхнем конце валика сделано шестигранное отверстие, в которое входит шестигранный валик привода масляного насоса. Центрирование ведущего валика насоса осуществляется благодаря посадке цилиндрического выступа корпуса насоса в отверстии блока цилиндров.

Корпус насоса отлит из алюминиевого сплава, перегородка и шестерни изготовлены из металлокерамики. К корпусу тремя винтами крепится литой из алюминиевого сплава приемный патрубок с сеткой, в котором установлен редукционный клапан.

Редукционный клапан масляного насоса двигателя ЗМЗ-40524, устройство.

Редукционный клапан плунжерного типа, расположен в приемном патрубке масляного насоса. Плунжер клапана стальной, для увеличения твердости и износостойкости наружная поверхность подвергнута нитроцементации. Под пружиной плунжера могут устанавливаться одна или две шайбы. Удалять установленные шайбы запрещается, поскольку это приведет к изменению давления открытия редукционного клапана.

Привод масляного насоса системы смазки двигателя ЗМЗ-40524, устройство.

Привод масляного насоса осуществляется парой винтовых шестерен от промежуточного вала привода распределительных валов. На промежуточном валу с помощью сегментной шпонки установлена и закреплена фланцевой гайкой ведущая шестерня. Ведомая шестерня напрессована на валик вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни запрессована стальная втулка имеющая внутреннее шестигранное отверстие.

В отверстие втулки вставляется шестигранный валик, нижний конец которого входит в шестигранное отверстие валика масляного насоса. Сверху привод масляного насоса закрыт крышкой закрепленной через прокладку четырьмя болтами. Ведомая шестерня при вращении верхней торцовой поверхностью прижимается к крышке привода.

Ведущая и ведомая винтовые шестерни изготовлены из высокопрочного чугуна и азотированы для улучшения их износостойкости. Шестигранный валик изготовлен из легированной стали, подвергнут на концах углеродоазотированию для увеличения твердости и износостойкости. Валик привода стальной, с местной закалкой опорных поверхностей токами высокой частоты.

Размеры и зазоры сопрягаемых деталей масляного насоса, редукционного клапана, привода масляного насоса и термоклапана системы смазки двигателя ЗМЗ-40524.

Масляный фильтр для системы смазки двигателя ЗМЗ-40524, устройство и принцип работы.

На двигатель ЗМЗ-40524 устанавливается масляный фильтр 2101С-1012005-НК-2, 2105С-1012005-НК-2 «Колан», Украина или 406.1012005-02, 409.1012005 «Биг-фильтр», г. Санкт-Петербург, или 406.1012005-01 «Автоагрегат», г. Ливны. При техническом обслуживании двигателя ЗМЗ-40524 для замены используйте только вышеперечисленные фильтры.

Фильтры 2101С-1012005-НК-2, 2105С-1012005-НК-2, 406.1012005-02, 409.1012005 обеспечивают высокое качество фильтрации масла, снабжены фильтрующим элементом перепускного клапана, который снижает вероятность попадания неочищенного масла в систему смазки при пуске холодного двигателя и предельном загрязнении основного фильтрующего элемента.

Процесс фильтрования масла в фильтрах 2101С-1012005-НК-2, 2105С-1012005-НК-2, 406.1012005-02, 409.1012005 происходит следующим образом. Масло через отверстия в крышке подается под давлением в полость между наружной поверхностью основного фильтрующего элемента и корпусом, проходит через фильтрующую штору основного фильтрующего элемента, очищается и попадает через центральное отверстие крышки в центральную масляную магистраль системы смазки.

При предельном загрязнении основного фильтрующего элемента или холодном пуске, когда масло очень густое и с трудом проходит через основной фильтрующий элемент, открывается перепускной клапан и масло в двигатель проходит, очищаясь фильтрующим элементом перепускного клапана. Противодренажный клапан фильтра препятствует вытеканию масла из фильтра при стоянке автомобиля и последующему масляному голоданию двигателя при пуске.

Масляный фильтр 406.1012005-01 «Автоагрегат», г. Ливны устроен и работает аналогично представленным выше масляным фильтрам, но не содержит фильтрующего элемента перепускного клапана.

Термоклапан системы смазки двигателя ЗМЗ-40524, устройство и принцип работы.

Термоклапан предназначен для автоматического регулирования подачи масла в масляный радиатор в зависимости от температуры масла и его давления. На двигателе термоклапан установлен между блоком цилиндров и масляным фильтром. В алюминиевом корпусе термоклапана расположены предохранительный клапан, состоящий из шарика и пружины, и перепускной клапан, состоящий из плунжера, управляемого термосиловым датчиком, и пружины.

Клапаны закрыты резьбовыми пробками с уплотнительными прокладками. Шланг подачи масла в радиатор подсоединяется к штуцеру. Масло под давлением подается от масляного насоса в полость термоклапана А. При давлении масла выше 0,7-0,9 кгс/см2 шариковый клапан открывается и масло поступает в канал Б корпуса термоклапана к плунжеру.

При достижении температуры масла 79-83 градуса поршень термосилового элемента, омываемого потоком горячего масла, преодолевая сопротивление пружины, начинает перемещать плунжер, открывая путь потоку масла из канала Б термоклапана к масляному радиатору. Шариковый клапан предохраняет трущиеся детали двигателя от излишнего падения давления масла в системе смазки.

Масляный радиатор системы смазки двигателя ЗМЗ-40524 на автомобилях Газель и Соболь.

Масляный радиатор представляет собой змеевик из алюминиевой трубки и служит для дополнительного охлаждения масла. Масляный радиатор соединен с масляной магистралью двигателя ЗМЗ-40524 резиновым шлангом через термоклапан, который действует автоматически. Охлажденное моторное масло из радиатора сливается по шлангу в масляный картер двигателя.

Неисправности и их причины

Большинство поломок случается из-за тех или иных проблем с моторным маслом. Недостаточное количество (несвоевременный долив), наличие твердых частиц и слишком высокая вязкость, на которую не рассчитана система смазки, в том числе и насос – вот основные причины поломок.

Чаще всего в насосе выходят из строя движущиеся детали, на которые ложится основная нагрузка. Изнашиваются втулки и валы шестерен, стираются прилегающие детали и увеличиваются зазоры межу ними и корпусом. Чаще всего такая беда происходит из-за большого количества твердых частиц в моторном масле.

Еще один враг масляного насоса – коррозия, которая появляется при попадании охлаждающей жидкости в систему смазки. Как только первые признаки ржавчины появились, насос можно выбрасывать: работать он уже нормально не будет, а участки коррозии будут расширяться.

Проблемы с насосом могут появиться из-за засора редукционного клапана (время от времени его необходимо чистить) или сетки маслозаборника. В этих случаях проблемы будут видны по ненормальному давлению в системе смазки: слишком высокому или низкому, что в равной степени опасно для двигателя.

Виды редукционных клапанов

Первопричины выхода из строя масляного насоса можно назвать такие:

  • Засорился масляный фильтр и моторное масло циркулирует через перепускной клапан, не очищаясь от твердых частиц;
  • Слишком низкий (недостаточный) уровень масла, в том числе в результате утечки;
  • Засоренный фильтр маслоприемника, через который масло просто не протекает в достаточном количестве;
  • Неправильно подобранная вязкость масла (слишком загустевает на морозе);
  • Поломка датчиков давления масла;
  • Заедание или поломка редукционного клапана;
  • Утечка антифриза в двигателе.

При снятии и разборке насоса выполняется его внешний осмотр и дефектовка. Если на рабочих поверхностях нет раковин или явно выраженной выработки, зазоры проверяются с помощью специальных измерителей (у каждого производителя есть свои допуски). Как правило, при критической выработке или других поломках насос не ремонтируют, а меняют на новый.

Масляные шестереночные

Рассмотрим принцип работы масляного насоса шестереночного типа. Благодаря двум шестеренкам, которые располагаются в корпусе устройства, достигается нагнетательное движение смазочного материала. Первая шестеренка или технически правильно – ведущая, сцепляется насечками в виде зубов со второй шестеренкой, технически – ведомой и в процессе их движения, через всасывающую или иными словами нагнетательную магистраль, жидкость, через них, подается к отводящей магистрали и распределяется по системе.

Частота вращения шестереночного механизма будет повышать или понижать давление в системе. В случае перехода допустимой величины задействуется редукционный клапан, который сбрасывает излишки давления вместе со смазкой в специальный приемный картер. Принцип работы масляного насоса происходит абсолютно в автоматическом режиме.

Внешнего зацепления

Работа масляного насоса идентична уже описанной. Отличие кроется в технической части агрегата. Сцепляемые шестеренки находятся внутри самого устройства и приводятся в движение изнутри. Вращательный момент из одной передается на другую. Подающая магистраль соединяется с маслозаборной емкостью путем засасывания масла и выводится через отводящую магистраль уже в сжатом состоянии к трущимся рабочим поверхностям. Подаваемое масло захватывается прокручивающимися зубьями и таким образом создается требуемое системе давление.

Внутреннего зацепления

Конструкция такого типа нагнетателя будет отличаться от предыдущей также конструктивно. Принцип состоит в тех же двух шестеренках, но отличие заключается в том, что ведущая шестеренка располагается внутри ведомой и ряд зубов сцепления у нее также находится во внутренней части.

Необходимо учесть, что оси таких звездочек совпадать не будут и поэтому образуется серповидная полость, которая содержит серповидный разделительный сектор, начало которого находится возле подающей магистрали, а завершается у выпускной.

Принцип работы устройства с внутренним расположением сцепных звездочек несколько отличим. Подающая магистраль выталкивает смазочный материал в оговоренный зазор. Затем смазка перемещается к выпускной магистрали, где в секторе разделения отсекаются ее излишки, что предотвращает протекание между сцепными зубьями. Проходя через него, к выпускной магистрали, он уменьшается в объеме, масло приобретает необходимое ему давление для продвижения по всей системе агрегата.

Принципиальные отличия шестереночных насосов

Такие устройства сегодня практически не применяются. В первом случае камнем преткновения оказалась громоздкость, а во втором – конструктивные сложности. Ложкой дегтя оказалось отсутствие возможности регулировки сжатия смазочных материалов. Излишки давления способны привести к выдавливанию прокладок и сальников, что в свою очередь чревато огромными проблемами.

Естественно, что примитивный сброс давления возможен. Он осуществляется по средствам перепускного клапана, который вмонтирован в само нагнетающее устройство и представляет подпружиненный поршень, соединяющий выходную магистраль с поддоном. При избыточном давлении смазочный материал преодолев усилие, создающееся пружиной выталкивает поршень, вытекая в поддон, а он сам, после нормализации сжатия, возвращается в исходное положение.

Масляные роторные насосы

Масляный насос роторного типа в техническом плане, схож с устройством шестереночного типа. Разница состоит лишь в том, что в этом случае рабочим элементом уже выступают не «звездочки», а лопасти. Как и у шестеренчатого типа, здесь также присутствует нагнетательная полость, но схема не располагает разделительным сектором из-за его ненадобности.

Лопасти, в отличии от зубьев «звездочек» забирают большие объемы смазки благодаря чему в систему она закачивается в необходимом количестве. Исходя из технических особенностей, роторные устройства также бывают:

  • регулируемые;
  • нерегулируемые.

Достоинство заключается в их компактных размерах и отсутствии забора мощности двигателей, приводящих их в движение. В нерегулируемых насосах также присутствует перепускной или стравливающий клапан, который поддерживает сжатие материала в требуемом диапазоне.

Роторный масляный насос способен поддерживать нужное сжатие, не зависимо от оборотов двигателя, который приводит его в движение. Такое решение было достигнуто применению дополнительного элемента в общей конструкции устройства –подпружиненного подвижного статора. Рассматривая устройство масляного насоса роторного типа можно заметить, что непосредственно ротор находится внутри статора, а он сам располагается непосредственно в корпусе нагнетателя.

Задача новинки состоит в изменении объема полости, которая находится между роторами и технически звучит, как нагнетательная. Не обязательно знать устройство масляного насоса, чтобы рассматривать принцип его работы. При недостаточном давлении с помощью пружины статор смещается, чем увеличивает объем рабочей приемной камеры, которая обеспечивает необходимый приток смазочного материала и в конечном итоге создает требуемое давление.

В случае высокого давления масло преодолевает усилие пружины и отодвигает статор, что в свою очередь способствует уменьшению нагнетательной полости или приемной камеры и снижает степень сжатия. Благодаря такому принципу работы внутреннее сжатие всегда пребывает на требуемом регулируемом уровне в пределах определенного значения.

Как измерить давление масла в двигателе

Это сервисная операция. Трудно даже представить себе, что у простого автовладельца под руками окажется специальный манометр. Такой прибор поможет получить точные значения при любых оборотах. Это позволит диагносту распознать неисправность и избежать.

Рисунок. Схема подключения манометра.

Разберем конкретный пример. Возьмем 2 бензиновые версии Land Cruiser Prado 150. Давление смазки этих автомобилей измеряется при 3000 оборотов в минуту. А вот нормы для двигателей различаются. Так для бензинового 2,7 соответствует диапазону 1,6-5 атмосфер, а для 4-литрового: уже 3-6 атмосфер. Как видим, даже у одного производителя цифры разнятся сильно. Что же тогда будет происходить, если речь пойдет о Volkswagen, Skoda, BMW, Mercedes?

Вывод – универсальных норм не существует, и методы проверки для каждой модели двигателя, как уже говорилось выше, индивидуальны и берутся из сервисной документации.

Разновидности маслонасосов и их особенности

Так как, устройство масляного насоса отличается по нескольким критериям, существует большое разнообразие двигателей, которые могут иметь различные технические параметры.

Все модификации маслонасосов делятся на две основные группы по типу управления. Это:
регулируемые устройства;
нерегулируемое оборудование.

Регулируемые устройства способны поддерживать постоянное и оптимальное давление масла в системе. Если насос является нерегулируемым, давление масляного насоса корректируется при помощи редукционного клапана.

По конструктивным особенностям, устройство масляного насоса разделяют на:
шестеренный насос с наружным зацепленим;
роторный тип передачи;
шестеренчатый насос с внутренним зацепленим.

Схема масляного насоса роторной конструкции включает специальные роторные лопасти, которые способствуют созданию конкретного давления в системе двигателя внутреннего сгорания и транспортировке смазочного материала.

В шестеренных насосах этот процесс поддерживается, благодаря системе, в которую входят нескольких шестеренок. Такая шестерня может работать, как с внешним, так и с внутренним зацеплением.

Стоит отметить, что параметры работы двух видов маслонасосов отличаются несущественно, что не относится ко внешним габаритам оборудования. Корпус масляного насоса, когда шестеренка с меньшим диаметром расположена внутри большой, имеет минимальные габаритные размеры, что отражается на его востребованности, но не влияет на техническое функционирование и параметры эксплуатации оборудования.

Назначение маслонасоса

Схема управления насосом любого типа основана на создании насосом давления масла в системе и засасывании его через специальное приспособление из поддона картера. Этот процесс сопровождается этапом фильтрации и очищением через фильтр или другой элемент.

После насоса масло подается по всем необходимым каналам, ко всем узлам и деталям.

Клапаны и цилиндры смазываются методом разбрызгивания, распределительный и коленчатый вал обрабатываются маслом под давлением, а такие детали, как кулачки, толкатели и штанги получают смазку, которая движется самотеком.

Принцип работы маслонасоса

Вал привода масляного насоса обеспечивает вращение зубчатых колес, что позволяет непрерывно выдавливать смазку в основную систему под определенным давлением, благодаря редукционному клапану.

Таким образом, обеспечивается транспортировка масла через специальные впадины ко всем «нуждающимся» узлам и деталям.

Для некоторых модификаций автомобилей производитель предлагает двухсекционную схему масляного насоса, когда в корпусе имеется дополнительный отдел, отвечающий за охлаждение масляного радиатора.

Для регулирования количества подаваемого в двигатель автомобиля масла используется редукционный клапан.

Конструктивно редукционный клапан масляного насоса это отдельно расположенный узел, который находится на общей с ним линии и состоит из:
1 — шара
2 — пружины
3 – упорного элемента.

Пружина в этом случае рассчитана на определенное усилие и обеспечивает открытие и закрытие системы в зависимости от давления масла. Таким образом, при достижении порогового значения, когда величина давления масла выше необходимого, оно давит на шар, сжимает пружину и открывает линию сброса излишков в картер.

Когда величина давления возвращается в допустимый диапазон, усилие на пружине падает, он расправляется и шарик поз.1 снова перекрывает сливную линию.

Где стоит масляный насос

В конструкции двигателя масляный насос находится около картера и обеспечивает подачу в него масла. Для работы такой системы нужен только один масляный насос двигателя.

В таком варианте корпус масляного насоса является одновременно и боковой крышкой двигателя.

При такой компоновке, на рисунке обозначено:
1 – масляный насос двигателя
2 — прокладка
3 – приемник масла
4 – прокладка картера

Если установлен насос нерегулируемого типа, то при достижении избыточного давления лишнее количество масла будет сливаться обратно в картер, через редукционный клапан.

В мощных спортивных автомобилях устанавливается система смазки с сухим масляным картером. В такой системе предусматривается отдельный резервуар и может быть установлено два или три масляных насоса двигателя для охлаждения и смазки при достижении автомобилем максимальной скорости.

Если рассматривать не только двигатель, а всю систему автомобиля целиком, то схема работы и управления масляным насосом выглядит следующим образом.

Устройство масляного насоса

Устройство шестеренчатого масляного насоса

Конструктивно корпус масляного насоса является герметичным узлом из металла, внутри которого размещаются несколько пар шестеренок. В каждой паре, одна из шестеренок крутится свободно поз. 1,6(ось и ведомая шестерня масляного насоса), а другая имеет вал привода насоса и соединяется с ним специальной шпонкой.

Это зубчатое колесо считается основным и называется ведущим поз. 3,4 (ось и ведущая шестерня масляного насоса).

Масло поступает через канал поз. 2 и направляется в нагнетательный канал поз. 5.

При производстве оборудования учитывается расстояние между работающими колесиками и корпусом масляного насоса. Этот зазор должен иметь минимальную величину, чтобы добиться лучших показателей коэффициента полезного действия функционального узла.

Устройство роторного масляного насоса

Насосы роторного типа отличаются простотой конструкции и минимальным количеством функциональных узлов. Это:
две специальные полости (нагнетательная поз.4 и всасывающая поз. 1);
два ротора (внутренний поз. 6 и внешний поз. 3);
вал привода масляного насоса поз.5.

Лопасти двух роторов, взаимодействуя между собой, способствуют засасыванию смазочного материала поз. 2 внутрь насоса.

Когда давление масляного насоса приближается к избыточному значению, вступает в работу редукционный клапан масляного насоса, который способствует сбрасыванию лишнего количества смазки.

Подобная схема управления насосом приемлема для нерегулируемого оборудования.

Регулируемое оборудование оснащено подвижной пружинкой, находящейся в статоре и корректирующей внутренний объем специальной камеры, в которой находятся два ротора.

Таким образом, скручивая пружину, можно менять давление во всей системе. Подобный принцип работы позволяет поддерживать заданный режим давления, не зависимо от того, как вращается вал масляного насоса.

Насосы регулируемого типа являются более практичными и продуктивными и имеют несколько весомых приоритетов. Это:
минимальное вспенивание смазочного материала;
минимизация использованной мощности двигателя, которая уменьшается на одну треть;
более продолжительный период использования масла, так как уменьшается число оборотов работы двигателя и его частота.

Ремонт и замена масляного насоса

Масляные насосы отличаются простотой конструкции и высокой степенью надежности. Они долго служат и редко выходят из строя. Основным критерием гарантированной работы служит качественное масло и регулярная профилактика.

Работающий мотор и вал привода насоса способствуют появлению твердых микрочастиц, что способствует появлению изъянов на рабочей поверхности функционального оборудования.

Своевременное техническое обслуживание автомобиля поможет избежать неприятностей и более серьезных поломок.

При появлении таких признаков, как увеличение количества расходуемого смазочного материала, а также существенное отклонение давления от нормативных показателей, является сигналом для проведения диагностических и профилактических мер.

Чаще всего, в масляном насосе встречаются следующие неполадки:
забился фильтр-сетка у насоса и не пропускается смазочный материал;
сломался редукционный клапан;
появилась выработка на поверхности деталей оборудования;
износилась прокладка масляного насоса;
износилась прокладка насоса;
поломка датчика давления масла;
расшатался крепеж фильтра на маслонасосе.

Неисправности масляного насоса можно устранить, если точно знать узел, который способствует сбою в его работе. Чаще всего, насос меняют полностью, в сборе, так как он обладает доступной ценой.

Восстанавливать износившиеся детали сложно и хлопотно. Гораздо эффективнее и выгоднее произвести демонтаж оборудования, вышедшего из строя, и заменить его на новую деталь. Затем следует проверить масляный насос на герметичность подключения к системе.

Также, следует поменять фильтры и сменить моторное масло.

Своевременные профилактические мероприятия системы смазки способствуют более надежной и гарантированной работе двигателя, а также его максимальному рабочему ресурсу.


1. Маслоприемник
2. Корпус
3. Ведомая шестерня
4. Ведущая шестерня
5. Крышка
6. Корпус редукционного клапана
7. Передний сальник коленчатого вала
8. Уплотнительное кольцо
9. Пружина редукционного клапана
10 . Поршень редукционного клапана

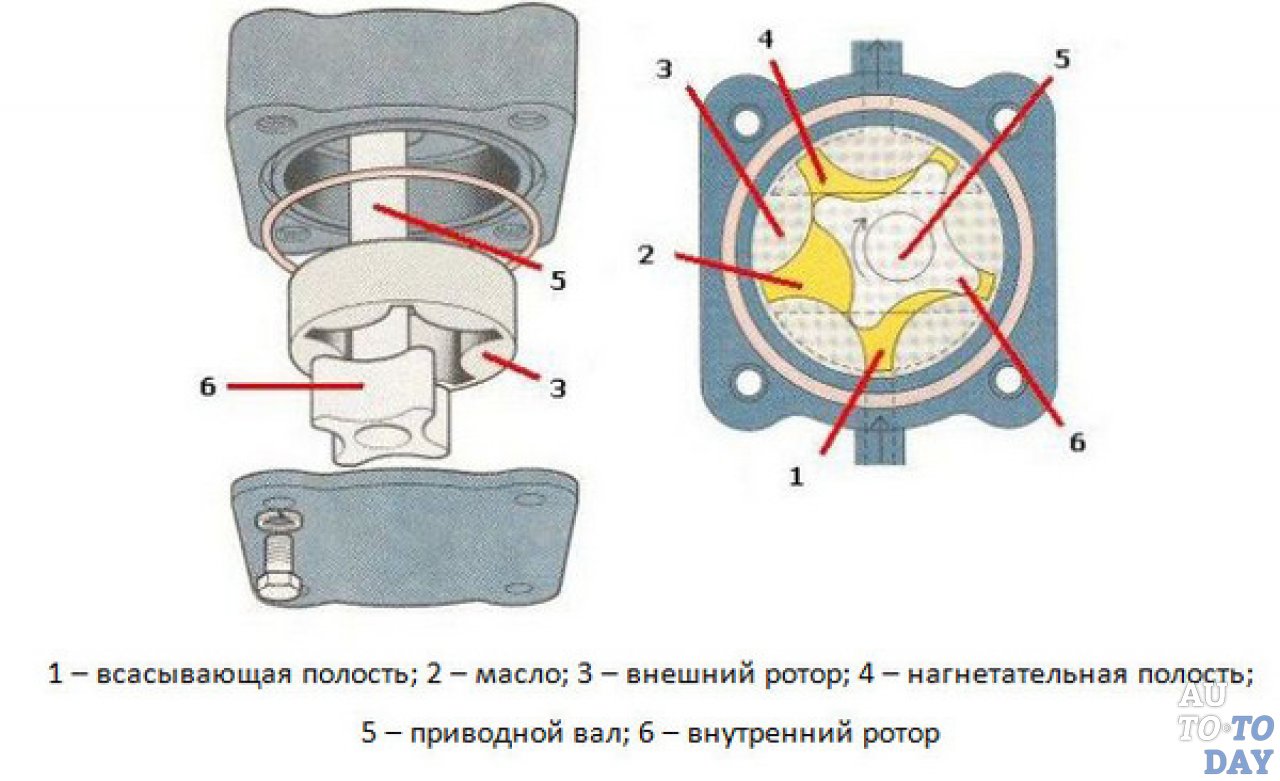

  1. Всасывающая полость насоса
  2. Смазочный материал (масло)
  3. Внешний ротор
  4. Нагнетательная полость
  5. Приводной вал маслонасоса
  6. Внутренний ротор

Масляный насос, роторного типа, это механизм, конструкция которого состоит из внутреннего (ведущего) и внешнего (ведомого) роторов, расположенных внутри корпуса масло насоса
При повышении давления, в нерегулируемом роторном насосе, происходит автоматическое срабатывание редукционного клапана

В регулируемом роторном, постоянное давление масла поддерживается благодаря наличию подвижного статора, в свою очередь имеющего регулировочную пружину, позволяющую сохранять стабильное давление масла независимо от частоты вращения коленчатого вала. Постоянное давление смазочного материала сохраняется путем возможности изменять размеры полости между внешним и внутренним роторами, благодаря повороту статора в необходимом направлении

Какими бывают масляные насосы, и для чего они нужны в автомобиле?

  • Какими бывают масляные насосы, и для чего они нужны в автомобиле?
  • Назначение масляного насоса в автомобиле
  • Типы масляных насосов в зависимости от конструкции, их устройство и принцип действия
  • Шестеренные
  • Роторные
  • Типы насосов по характеру управления
  • Нерегулируемые
  • Регулируемые

Масляный насос — это сердце мотора вашей машины. Он может годами обеспечивать надежную работу двигателя. Поломка насоса приведет к печальным последствиям — перегреву поршней, «масляному голоданию», ускоренному износу деталей. Все это грозит серьезными затратами и ремонтом всего двигателя. Избежать такого сценария помогут общие представления об этом полезном механизме и умение правильно с ним обращаться.

  • Назначение масляного насоса в автомобиле
  • Типы масляных насосов в зависимости от конструкции, их устройство и принцип действия
    • Шестеренные
    • Роторные
  • Типы насосов по характеру управления
    • Нерегулируемые
    • Регулируемые

Назначение масляного насоса в автомобиле

Основная функция маслонасоса — обеспечение давления и постоянной циркуляции масла. Масло из картера двигателя поступает через маслоприемник в главную масляную магистраль. Масло проникает туда, где присутствует любое трение, смазывая и охлаждая трущиеся поверхности (в том числе подшипники коленвала, кулачки и подшипники распредвала и др.).

На спортивных автокарах, внедорожниках, вездеходах и другом транспорте, эксплуатация которого связана с резкими скоростными маневрами, а также сильным продольным и поперечным креном при движении, используют более сложную систему смазки («сухой» картер). Масло находится в специальном баке. Здесь масляный насос служит, откачивая масло из картера, для чего может иметь дополнительные секции.

Типы масляных насосов в зависимости от конструкции, их устройство и принцип действия

Конструктивные характеристики насосов для масла позволяют выделить два вида. Принцип работы обоих видов аналогичный.

Шестеренные

Насосы этого вида отличаются простотой — корпус с камерами (для разрежения и нагнетания), клапаном редукции (шарик с пружинкой) и двумя шестеренками. Алгоритм действия несложный — шестерни масляного насоса перегоняют масло в центральный маслопровод.

Шестеренные маслонасосы различаются в зависимости от зацепления шестерен: с наружным (шестеренки контактируют внешними зубцами, при их вращении создается разрежение воздуха и происходит засасывание масла); с внутренним (ведущая шестеренка маслонасоса размещена внутри ведомой, между шестернями — полость в виде серпа с разделительным сектором (для нагнетания масла). Преимущество такой конструкции — большая компактность при сохранении той же производительности.

Роторные

Масляный насос роторного типа функционирует по аналогии шестеренных насосов. Цельный корпус вмещает роторную группу с лопастями. Внутренний ротор — ведущий. В процессе работы роторных лопастей создаются полости с изменяющимся объемом. При его расширении масло всасывается, сжатии — выдавливается.

Типы насосов по характеру управления

Масляные насосы делятся на:

Нерегулируемые

Это те маслонасосы, которые поддерживают постоянное давление масла (все шестеренные и некоторые роторные насосы). Их отличительный признак — наличие редукционного клапана для вывода масла в картер в случае превышения допустимого давления.

Регулируемые

Регулируемые масляные насосы работают так же, как и роторные, но позволяют регулировать уровень давления благодаря подвижному статору. Поворачивая статор, можно менять объем полости между роторами: с увеличением нагрузки от коленвала объем подаваемого масла — увеличивать, а при уменьшении — уменьшать.

Изучение описания работы масляного насоса позволит сделать правильные выводы по его эксплуатации:

• использовать только качественные масла;

• следить за состоянием масляного фильтра и вовремя его менять;

• правильно запускать двигатель.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как проверить масляный насос?

Первым и главным признаком неисправности работы масляного насоса будет загоревшаяся сигнализационная лампа, но она уже указывает на наличие серьезной неисправности. Для того чтобы проверить правильность работы масляного насоса совсем не обязательно его снимать, как это советуют некоторые специалисты. Достаточно всего лишь замерить давление масла двигателя и сравнить с показателями, которые считаются нормой для вашего автомобиля. Получив цифру, вы уже сможете знать, что вам делать дальше – со спокойной душой использовать автомобиль, либо же готовиться к ремонту.

При замене или ремонте масляного насоса ВАЗ 2109, 2110, да и 2106 обязательно используйте только оригинальные запчасти. Проблема в том, что на отечественные авто существует большой выбор деталей различных производителей, и, как правило, основная часть этих деталей имеет очень низкое качество.

Читайте также:

  • Ремонт глушителя своими руками

Если в вашей жизни наступил день «Х», когда автомобиль перестал мурчать, как котенок, а заревел, словно голодный медведь, не спешите подыскивать варианты старому, прогоревшему глушителю, ведь вполне возможно, что поправить положение можно с помощью ремонта, который, к тому же, можно сделать еще и своими .

Считается, что произвести регулировку фар автомобиля можно только на специализированном сервисе, где имеются необходимое оборудование, стенды и т.д. Конечно, это предпочтительно, но никто не исключал возможности регулировки фар своими руками, ведь большинство из нас именно так и .

Одной из часто возникающих проблем с дизельным двигателем, является сбой в работе топливных форсунок. Конструктивные особенности дизельного мотора, низкокачественное топливо – все это со временем приводит к проблемам, связанным с форсунками. Мотор начинает работать нестабильно, повышается расход топлива, двигатель запускается неохотно, а из выхлопной трубы вырываются клубки черного дыма. Все .

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
