Разбор карбюратора ваз 2109

Ремонт карбюратора ВАЗ 2109

Процесс ремонта карбюратора на ВАЗ 2109 включает в себя несколько этапов:

  • Снятие;
  • Разборки;
  • Зачистка;
  • Сборка;
  • Установка;
  • Регулировка предварительная.

О каждом из них мы расскажем вам подробнее, но сначала отметим типичные признаки неисправности данного агрегата.

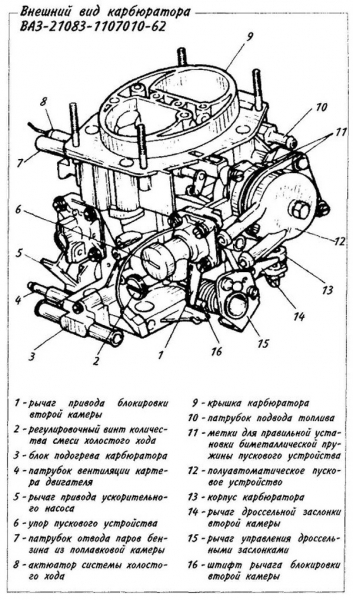

Схема карбюратора

Разборка верхней части

Начнём разборку карбюратора до этого снятого с двигателя, со снятия фильтрующей сеточки, открутив пробку топливного фильтра рожковым ключом (на 19). Складываем все детали по порядку, чтобы не потерять.

Сеточка забивается мелкой ржавчиной из бака, пробиваясь чрез топливный фильтр, её нужно промыть либо заменить, взяв с ремкомплекта.

Затем продолжим разборку с датчика холостого хода. Открутив рожковым ключом (на 12) рассмотрим, в каком состояние жиклёр с номером 50 и под ним игла подвижная. А также проверим работу самого датчика, замкнув корпусом на клемму минус аккумулятора и проводком на клемму плюсовую. Замыкая датчик «щёлкает», если он находится в рабочем состояние.

Затем отдаём пружинку на тяге заслонок, а также «жёлтую» телескопическую пружину отжав внутрь, отсоединяем от крепления.

Открутив крестовой отвёрткой 5 шурупов, снимаем верхнюю крышку.

Выбиваем молоточком стопор крепления поплавка тонким воротком и вытаскиваем поплавок вместе с иглой. Если игла клапана изношенная, меняем из комплекта и также поменяем бумажную прокладку.

Затем отвёрткой открутим 2 винта пускового устройства и рассмотрим состояние резиновой прокладки.

С обратной стороны шпильки, от крепления корпуса воздушного фильтра, чтобы не проворачивалась на одном месте можно законтрогаить дополнительной гайкой.
Верхнюю половинку корпуса, промоем керосином, используя зубную щётку и ветошь.

Демонтаж средней части

Перед демонтажем средней части промоем поплавочную камеру с помощью моющей жидкости, например, ацетоном и протрём сухой ветошью.

Рассмотрим по порядку:

  • Отвернём плоским жалом отвёртки «форсунку» распылитель ускорительного насоса;
  • Тонкое отверстие форсунки прочистим рыболовной леской и продуем насосом;
  • Соберём форсунку в обратном порядке с 2 медными уплотнительными шайбами и отложим в сторону;
  • Снимаем маленькое стопорное кольцо крепления тяги пневмопривода дроссельной заслонки.
  • Отдадим крестовой отвёрткой 2 винта крепления пневмопривода дроссельной заслонки к среднему корпусу и рассмотрим состояние прокладки, если прокладка «задубела» поменяем;
  • Открутим крестовой отвёрткой 2 винта крепления корпуса дроссельных заслонок;
  • Отвернём крестовой отвёрткой болт тяги привода воздушной заслонки;
  • Разъединим среднюю часть корпуса с нижней, сложив аккуратно в сторону все его детали;
  • Разъединим толстую текстолитовую прокладку, на которой держатся две бумажные прокладки;
  • Открутим 4 болта крышки ускорительного насоса и отложим в сторону диафрагму с пружинкой;
  • Открутим 2 жиклёра подачи воздуха с диаметром отверстия оба (на 150);
  • Используя деревянный карандаш вытянем 2 цилиндра воздушного жиклёра, которые с множеством отверстий для подачи воздуха и, продуем их насосом;
  • Отдадим топливные жиклёры в поплавковой ванне один с диаметром отверстия (на 112) от маленькой камеры впрыска и другой (на 150) от большой;
  • Открутим регулировочный винт подачи топлива ускорительным насосом;
  • Отвернём регулировочный винт состава «качества» смеси холостого хода;
  • Вытягиваем пассатижами диффузоры камер впрыска топливной смеси.

Диффузоры ставятся отверстиями в сторону отверстий, а фиксаторы с жёсткой пружиной с обратный стороны к стенкам камеры. Диффузоры различаются номерами (на 35) на первичную камеру меньшим диаметром, а на вторичную камеру (на 45) большим диаметром.

Если сложно разобраться обращайтесь к специалистам по карбюраторному делу…

Нам нужно разобрать все детали, чтобы хорошо промыть и собрать в обратной последовательности.

Работа с нижней частью

Остаётся поработать с нижней частью. Отвернём крестовой отвёрткой 2 болта, которые держат корпус с регулировочным винтом и ограничительный втулкой -количества смеси на холостом ходу. Проверим его уплотнительную прокладку и, если необходимо поменяем. Открутим игольчатый клапан и проверим, в каком состояние находится резиновое кольцо и, если износ большой поменяем.

Все разобрали до винтика, остаётся промыть специальным средством для промывки карбюраторов или ацетоном и собрать в обратном порядке.

Ничего сложного в этой работе нет, всё будет блестеть снаружи, а также внутри.

Видео владельца боевой классики

Назад, в прошлое! Вспоминаем про карбюраторы: как ездить, настраивать и чинить

В период экономических кризисов и проблем с финансами удлиняется срок службы автомобилей, возрастает спрос на то, от чего еще недавно брезгливо отворачивались, вынужденно вспоминаются и осваиваются навыки ремонта и поддержания старенькой техники в рабочем состоянии… Как быть, если вам понадобилась дешевая вспомогательная машина, но в той, что устраивает по деньгам и состоянию, стоит карбюраторный мотор, наладить который сейчас не берутся практически ни в одном сервисе?

Карбюратор – специфическая деталь автомобиля. Он и в свою пору пугал многих рукастых автовладельцев и даже профессиональных механиков (неспроста карбюраторщик всегда был отдельным узким специалистом и уважительно нарекался «шаманом»!), а уж сейчас, когда сакральные знания практически утрачены, – и подавно. Многие вспоминают свои карбюраторные машины с содроганием – постоянное плавание холостых оборотов, особые приемы запуска, провалы и рывки в движении, вызванные то жарой, то влажностью, то Луной в Козероге… Хотя кому-то и везло, но инжекторную эпоху второй половины 90-х годов, будем откровенны, все встретили с облегчением.

Однако и сегодня, на третьем десятке XXI века, можно пересечься с карбюраторной машиной. Не у всех и не всегда находятся свободные средства в достаточном количестве, когда возникает нужда в какой-то бюджетной вспомогательной машинке – для дачной стройки, охоты/рыбалки или в качестве «автомобиля подскока», чтобы добраться до гаража, где стоит приличный авто… Да мало ли задач, для которых будет полезен старенький и неприметный авто (как правило, отечественный), который не жалко бросить, где попало, и царапнуть без хватания за сердце и кошелек. Но если среди убитого инжекторного гнилья попадется ухоженная «карбовая» машинка, многие, перекрестившись, быстрым шагом проходят мимо…

Взять тот же самый «автомобиль подскока» – посмотрите, как взвинчены цены на Матизы – тысяч 200-300 сегодня просят за экземпляр с ржавыми порогами! За вчетверо меньшие деньги можно взять Оку в прекрасном состоянии. Но 99% Ок – с карбюраторными движками, и многих отпугивает нестабильный запуск, прыгающие холостые, рывки при разгоне и прочий геморрой, с которым уже не к кому толком обратиться в плане ремонта… Или вот классика жанра для любителя активного авто-секаса: Нива и УАЗ, которые вполне могут подвернуться в виде «капсул времени» из пыльных дедушкиных гаражей – весьма вероятно, что их моторы будут «карбовыми».

То же самое касается, к примеру, ВАЗ 2109/08 – одной из самых сбалансированных и удачных машин отечественного автопрома всех времен. Если такое авто подвернется по случаю недорого и с целеньким кузовом – надо брать, невзирая на карбюратор. «Девятос» с его практически не выступающей из днища задней балкой после лифтования подвески и установки резины позлее – очень лазучая и проходимая машина, способная выполнять ¾ задач Нивы, кроме совсем уж бездорожных случаев! Да и вообще, в конце-концов, и в 2020 году карбюраторная машина может оказаться первым и основным на какое-то время автомобилем – всякое бывает…

В принципе, практически любой мотор на старую карбюраторную машину можно купить в его инжекторной ипостаси и просто поменять двигатели. Или даже не целиком, а только впуск. Но процедура эта – не пятиминутная и часто не слишком дешевая. Подобные телодвижения имели смысл в начале инжекторной эпохи, когда владельцы машин ранних лет выпуска стремились приобщиться к новинкам моторостроения. Или если вы – механик, работающий на сервисе при авторазборке, и у вас полно разного железа по ценам «для своих» или вообще бесплатно. Но когда речь идет о стареньком и недорогом автомобиле, вспомогательном или даже основном, то менять мотор на впрысковый – только выбрасывать на ветер деньги, время и силы.

Это совершенно бесполезная затея, ибо:

  • Отлаженный карбюратор в паре с бесконтактным зажиганием запускается в любой мороз не хуже инжектора!
  • Отлаженный карбюратор на отечественных авто дает точно такую же динамику, как на тех же моторах, на который впоследствии стали «инжектировать», не меняя конструкцию двигателя в целом!
  • Отлаженный карбюратор имеет аналогичный (или даже более низкий) расход топлива, чем инжектор на том же двигателе!

Но ключевое слово во всем этом – «ОТЛАЖЕННЫЙ»… Впрочем, на деле карбюратор – достаточно простая в реанимации и наладке вещь. Только не все об этом знают! Да, Kolesa.ru – все же не мануал по шаговому ремонту, и мы не будем пускаться в особенности конструкции и лайфхаки всех существующих разновидностей карбюраторов, для которых потребуется толстая-претолстая книжка. С учетом того, что основные системы на практически всех карбюраторах идентичны с непринципиальными различиями, мы просто дадим простое для понимания общее направление действий, которые наглядно продемонстрируют, что бояться карбюратора не нужно. И привести этот узел в идеальное состояние сможет любой, кто не чурается ремонта автомобиля своими руками, не являясь профессионалом в этой области.

А стоит ли все это затевать?

Если судьба связала вас в 2020 году с карбюраторной машиной, возникают два логичных и резонных вопроса, лежащих на поверхности. Может, просто купить новый карбюратор и прикрутить его за четверть часа вместо старого, глючного?

Не возбраняется. И карбюраторы практически на весь российский автопром сегодня доступны и не в дефиците. Но стоимость нового карбюратора – 5000-6000 рублей (кому-то – в кафе раз сходить, а кому-то – и треть зарплаты!), а культура их производства крайне низка. Эпоха прошла, и изготавливаются они на давно изношенном оборудовании, с дефектами литья и сверления, с каналами, забитыми стружкой и пылью. Никакой гарантии, что новый карбюратор не будет в силу неустранимых конструктивных дефектов переобогащать смесь или не держать холостые, увы, нет… Так что более рациональным видится капремонт старого карба, уже гарантированно работавшего в прошлом.

Второй вопрос: может быть, воспользоваться услугами профессионального карбюраторщика и не лезть самому в столь сложный узел, не имея никакого (или лишь базовое) представления о его устройстве? Увы, придется все же засучить рукава. Дело в том, что ни один карбюраторщик не проделает то, что вам нужно – полную переборку, чистку и наладку карбюратора для его долгой и беспроблемной работы. Ни один! И раньше-то «шаманы» (которых сейчас, к слову, не так уж просто найти) никогда этим не занимались, не станут и сегодня! Ибо иначе они просто не заработают денег – ничего личного… Их сфера деятельности – устранение МЕЛКИХ неисправностей худо-бедно живого карбюратора, когда необходимо по-быстрому разобраться с локальной проблемой, срубив 500-1000 рублей и отправив клиента восвояси. Тотальная разборка карбюратора в формате придорожного экспресс-ремонта с замачиванием его на сутки в ведре с ацетоном – как вы себе это представляете?! Подобную услугу когда-то предлагали лишь карбюраторные заводы, занимавшиеся полным восстановительным ремонтом, и мастера карбюраторных цехов на крупных автотранспортных предприятиях. В советские и ранне-российские годы частные автовладельцы могли приехать на завод, сдать свой карб и получить восстановленный с гарантией – промытый, после замены всех изнашиваемых деталей и с гарантией. Но сегодня такие услуги – большая редкость, и качественно проделать это можно лишь своими руками.

Так что начинаем с поиска и прочтения книжки по ремонту и настройке вашего карбюратора. Найти таковую, причем бесплатно, никаких проблем не составит – к вашим услугам торренты, базы знаний интернет-клубов старых советских авто и т. п. Ну и освоение проблем вызвать не должно. Карбюраторные книжки – это не идеи Канта об относительности восприятия, по объему они представляют собой небольшие брошюрки, а написаны достаточно понятным языком для любого человека, любящего автотехнику, но не являющегося профи в ремонте.

Полная разборка и промывка

Этап первый и самый важный. Старый и повидавший жизнь карбюратор совершенно бесполезно пытаться оживить, не снимая с машины. Вернее, оживить можно, но заставить стабильно работать на долгий срок – никогда! Попытки брызгать в разные дырки аэрозольным очистителем, «карбклинером», – пустая трата времени и денег. Проблемы с нестабильной работой на разных режимах будут регулярно возникать раз за разом, сводя вас с ума. Дело в том, что внутри любого карбюратора – сложный лабиринт каналов и ходов, где за годы работы (или простоя) скапливается разная дрянь: топливные отложения, песчинки, вода и вызванные водой хлопья и труха коррозии корпуса из цинкового сплава. И все эти ходы и тоннели нам нужно промыть и продуть.

Для начала карбюратор нужно снять с двигателя и почистить снаружи от грязи и масла с помощью зубной щетки и спринцовки из поллитровой ПЭТ-бутылки бензина – с пробкой, в которой иглой проколота дырочка…

…а затем на чистом и пустом столе ПОЛНОСТЬЮ разобрать до последнего винтика! На подобное сложно решиться с непривычки, но на самом деле перед нами не брегет с боем 19 века от Фаберже. Карб прекрасно разбирается с промежуточной зарисовкой вида карбюратора на листе бумаги и раскладыванием извлеченных деталей (жиклеров, эмульсионных трубок, винтиков) на листке в соответствии с условной схемой. Дополнительно можно фотографировать процесс на телефон.

Из инструментов же для разборки любого карбюратора, как правило, на 95% достаточно плоской и крестовой отвертки. Для некоторых элементов может потребоваться гаечный ключ, но это, скорее, исключение.

В принципе, для полной реанимации карбюратора даже не обязательно понимать, как называется та или иная выкрученная деталь (что это, к примеру – главный топливный жиклер первичной камеры, а вот это – эмульсионная трубка вторичной камеры…). Главное – строго зафиксировать, что куда было вкручено, и при сборке вкрутить, как было!

Разобрали – складываем все крупные части в ведро и заливаем ацетоном. Понадобится литра три на сумму около 300 рублей. Можно частично в смеси с бензином или уайт-спиритом. Пошевелите и покрутите детали в жидкости, чтобы заполнились каналы и отверстия, и оставьте на сутки отмокать. Через сутки извлекаем, стряхиваем остатки промывочной жидкости и тщательно продуваем сжатым воздухом ВСЕ-ВСЕ отверстия, которые видим. В идеале – компрессором для пневмоинструмента; если его нет – компрессором для шин с тоненькой насадкой-носиком, или даже ножным насосом. Можно заехать на шиномонтаж и попросить воздушный пистолет для продувки – скорее всего вам не откажут и денег не попросят.

Замена всего эластичного и резинового​

Перед этой эпопеей необходимо приобрести для нашего карбюратора ремкомплект, в который входит большинство деталек, способных от времени выйти из строя. Как ни странно, пока еще дефицита ремкомплектов на самые массовые и распространенные карбюраторы в продаже нет… Стоимость набора – 300-350 рублей.

Однако из ремкомплекта нам понадобится не все… Детали с калиброванными отверстиями и размерами, отвечающие за дозирование топлива и воздуха (жиклеры, трубочки, иголки, распылитель ускорительного насоса и прочее – в общем, все детали желтого цвета из латуни) лучше не менять, оставив старые. Новые частенько просверлены и выточены с неудовлетворительной точностью или вообще без точности. А вот все картонные прокладочки, резинотканевые мембранки и резиновые колечки меняем на свежие однозначно!

Если в поплавке булькает бензин – покупаем новый поплавок. Они продаются отдельно и в ремкомплекты не входят. Еще один важный орган любого карбюратора – запорный игольчатый клапан, регулирующий совместно с поплавком уровень топлива в поплавковой камере. Он может входить в ремкомплект или опять же продаваться отдельно. Как и жиклеры, родной клапан иногда бывает лучшего качества, нежели новый – менять его или нет, нужно выяснить, продув штуцер подачи ртом и убедившись в герметичности запирания иглы.

Собираем карбюратор в обратном порядке согласно зарисованным вами во время разборки схемкам с разложенными на них детальками и вспомогательным фотографиям, сделанным предварительно на смартфон.

Настройка и регулировка

Вопреки распространенному заблуждению, автомобильные карбюраторы – устройства с минимумом регулировок. Как правило, все параметры приготовления бензовоздушной смеси в них выставлены КОНСТРУКТИВНО, геометрией конструкции и пропускной способностью жиклеров.

Фактически, единственные регулировки, которые необходимо провести, – это выставление уровня топлива в поплавковой камере подгибанием упорного язычка, настройка пускового устройства и оборотов холостого хода. Последнее обычно осуществляется просто отверткой по тахометру или даже на слух, а первое часто проделывается прямо на установленном на машину карбюраторе, хотя гораздо удобнее сделать это на столе при сборке. Бензин в этом случае подается карбюратор вместо насоса нагнетанием из сжимаемой в руке пластиковой бутылки через кусочек шланга. Если сборка осуществляется на домашнем кухонном столе, топливо допустимо заменить спиртом – чтобы не вонять в квартире. Заменять водой нельзя, ибо потом ее будет сложно выгнать из топливных каналов, а ведь в том числе и этого мы добивались тщательной промывкой и последующей продувкой…

Настройка же пускового устройства у разных моделей осуществляется по-разному, но всегда этот процесс представляет собой выставление определенных зазоров в миллиметрах по книжке. Ничего сложного в процедуре нет, однако значение ее трудно переоценить! Наверняка многие помнят, как их карбюраторная машина много лет назад требовала определенного хитрого алгоритма действий для запуска. Вытянуть подсос на две трети, сделать два нажатия на педаль газа, а после схватывания двигателя еще раз подгазнуть на полпедали… Или любая иная комбинация вариантов – у каждой «ласточки» были свои причуды для запуска. Все это и есть результат чудовищной недооценки важности регулировки пускового устройства как автовладельцами, так и автомеханиками! Правильно настроенный пуск у карбюратора делал запуск холодного двигателя чрезвычайно стабильным и по-инжекторному однообразным. Никаких промежуточных положений у ручки подсоса никогда не было – они появляются только на разрегулированном карбюраторе. Никаких нажатий на педаль газа при холодном пуске категорически не могло быть – они опять же требовались только разрегулированным карбюраторам! Настроенный же карб заводит мотор, как инжектор – рукоятка подсоса вытянута строго до упора, педали не касаемся, поворачиваем ключ и мотор стабильно запускается.

Настройка и чистка

Сначала понадобится снять карбюратор, затем извлечь из него детали и почистить всю конструкцию. Поэтапная разборка узла требует детального описания, поскольку нельзя упустить правильный порядок действий. Для частичной разборки и демонтажа устройства необходимо воспользоваться руководством, указанным выше.
Как снять карбюратор? Вот краткое описание:

  1. Отключается воздушный фильтр вместе со всеми трубками.
  2. Далее убирается тяга акселератора и трос системы подсоса воздуха.
  3. Снимаются крепления самого карбюратора и впускного коллектора. По идее, если все сделали аккуратно, то устройство можно извлечь из посадочного места.

Теперь о том, как разобрать конструкцию:

  1. Демонтируется электромагнитный клапан.
  2. Снимается крышка карбюратора. Нужно делать это аккуратно, чтобы не повредить поплавковый механизм.
  3. Дальше можно снять сам поплавок, делается это при помощи проволоки, которая проталкивается в ось крепления. Можно использовать любой твердый тонкий предмет, который подходит по размерам.
  4. Далее появится уплотнительная прокладка, ее стоит заменить.
  5. Производится демонтаж следующих деталей: топливный клапан, фильтр топлива, распылители, диафрагма, эмульсионные трубки.

Вот так выглядит частичная разборка карбюратора ВАЗ 2109. Узел необходимо отмыть от побочных продуктов работы двигателя. Все, что слишком загрязнено либо повреждено,заменяется новым. Здесь здорово поможет ремкомплект карбюратора ВАЗ, в котором есть все расходные элементы.

Каждый разобранный элемент нужно вымыть и очистить от гари и остатков топлива специальными моющими средствами. Жиклеры и каналы внутри устройства не нужно мыть, их только продувают сильным потоком воздуха. Если внутрь попадет жидкость, скорее всего, это приведет к неисправности мотора при попытке завести машину.

Сборка карбюратора ВАЗ 2109 производится в обратном порядке, после чего следует настроить количество топлива и воздуха для создания горючей смеси.

Стреляет в карбюратор ВАЗ 2109 по причине того, что фазы зажигания и создания топливной смеси выставлены неправильно. Настройка карбюратора производится в последнюю очередь, после регулировки зажигания и системы подачи топлива.

Внутри устройства есть несколько винтов, при помощи которых можно установить количество топлива, подачу горючего на холостых ходах и т. д. Для некоторых модификаций девятки есть нюансы, поэтому лучше заглянуть в руководство, прежде чем менять эти параметры вручную.

Ремонт карбюратора Солекс

На ВАЗ 2109 ремонт карбюратора связан с чисткой основных элементов. Также существует вероятность замены некоторых частей карбюратора.

Обратите внимание! Перед началом ремонта обязательно запаситесь ремкомплектом на карбюратор. Это делается для ускорения дела, в случае обнаружения неисправностей.
В данный комплект обычно входят прокладки, жиклеры и диафрагмы.

Для осуществления ремонта своими рукамипотребуется инструмент: гаечные ключи, отвертки, промывка (бензин, ацетон), емкость для промывки, чистая тряпка. После того, как выполнены все подготовительные работы можно приступать к снятию карбюратора.

Снятие

Снятие карбюратора происходит в следующем порядке:

  • Отсоедините воздушный фильтр с карбюратора. Открутите гайки его крепления, также снимите патрубки.
  • Затем необходимо снять тягу акселлератора, а также отсоединить тросик подсоса.
  • После этого ключом откручиваем крепления карбюратора со впускного коллектора.

Совет! При снятии карбюратора будьте внимательны. Попадание мелких гаек и шайб возможно в карбюратор и впускной коллектор. Это обеспечит дополнительные трудности.

Разборка

Инструкция к разборке:

  • Первым делом на предварительно снятом карбюраторе необходимо снять электромагнитный клапан. Из этого клапана нужно извлечь топливный жиклер.
  • Следующий шаг – снятие крышки карбюратора. Крепится она 5 винтами под крестовую отвертку.
    Крышку необходимо снимать достаточно аккуратно, чтобы избежать повреждения поплавка.
  • Снимаем топливный поплавок. Ничего сложного – чем-то тонким просто выдавливаем ось крепления и он снимается.

  • Снятие уплотнительной прокладки. Рекомендуется прокладки менять.
    Следует посмотреть на след на прокладке – если он равномерный, то все в порядке. Если же след от корпуса прерывается, значит плоскости карбюратора и крышки не совпадают.
    Требуется притирка крышки к корпусу.
  • Следующее – снятие топливного клапана. Желательно это делать накидным ключом или головкой – меньше вероятность слизать грани.
    Проверьте клапан на работоспособность. Игла ходит без заеданий, поперечного люфта нет, шарик легко перемещается – это признаки исправного клапана.
    Если один из пунктов выпадает – необходима замена топливного клапана.
  • Проверка пускового устройства и диафрагмы. Пружина не сильно вытянута, диафрагма целая и эластичная, механические повреждения отсутствуют.
  • Снимаем топливный фильтр, расположенный сбоку карбюратора.
  • Распылители ускорительного насоса. Они просто вытаскиваются. Желательно заменить резинки и распылители (при необходимости).
  • Заменяем диафрагму ускорительного насоса. Отворачиваем винты, снимаем крышку, диафрагму и пружинку.
  • Выкручиваем две эмульсионные трубки.
  • Под трубками расположены топливные жиклеры. Их тоже необходимо извлечь. Используйте отвертку.

  • Затем выкручиваем винт регулировки количества смеси.

Рассмотрели карбюратор ваз 2109 – ремонт, а точнее разборка не вызывает сложности. Далее своими руками необходимо прочистить детали и некоторые части заменить при необходимости.

Прочистка

После того, как произведена разборка карбюратора ВАЗ 2109, необходимо промыть в ацетоне или бензине некоторые части. Если принято решение менять части, то, соответственно, старые можно просто выбросить.
Если же их оставляют, то промывка и прочистка своими руками обеспечит большее качество работы карбюратора в дальнейшем, а также он отъездит больший срок до следующего ремонта. На ваз 2109 карбюратор ремонт требует тщательный – и чистку, конечно, тоже.
Список того, что нужно отмочить в керосине:

  • жиклер электромагнитного клапана;
  • топливный клапан;
  • топливный фильтр;
  • распылители ускорительного насоса;
  • крышка ускорительного насоса;
  • главные топливные жиклеры;
  • эмульсионные трубки.

После осуществления промывки необходимо также продуть все детали сжатым воздухом. Очень удобно это делать с помощью компрессора.

Совет! При продувке запчастей крепко их держите или зажимайте. Так как большинство составляющих карбюратора имеют небольшие размеры, потерять их достаточно легко, а вот найти – очень трудная задача.

Сборка

Обычно процесс сборки обратный процессу разборки. Но чтобы не произошло никаких путаниц предоставляется подробный список работ в последовательности по сборке карбюратора ВАЗ 2109.
Итак:

  • Установка топливного фильтра. Либо новый, либо хорошо почищенный старый. Установите пробку.
  • Установите поплавок в камеру. Обязательно проверьте поплавок на целостность.
    Опустите в емкость с топливом на пару минут и, если в поплавке будет бензин, то его следует заменить. При необходимости поменяйте прокладку.
  • Замена всех диафрагм.
  • Сборка ускорительного насоса, топливного насоса, экономайзера.
  • Электромагнитный клапан. Проверка работоспособности – подключаем его к аккумулятору.
    Плюс на клемму клапана, минус – на корпус. Игла должна втягиваться. Если нет – меняйте на новый.
  • Установка эмульсионых трубок.
  • Последнее – ставим обратно крышку карбюратора.
  • Обратите внимание. После промывки и сборки карбюратора желательно продуть карбюратор в сборе сжатым воздухом. Так сказать, контрольный выстрел.

Установка

Процесс установки прост, но следует обратить внимание на некоторые детали. При установке карбюратора на впускной коллектор обратите внимание на то, имеет ли корпус плоскость.
Простым языком ровный ли он или же подвергся деформации. Проверить это можно с помощью правила или уровня, например.
Если произошла деформация, то необходимо притирать на точильном камне карбюратор.
После притирки, устанавливается карбюратор, подключаются тросики подсоса и акселлератора, трубки подачи топлива и другие. Затем устанавливается воздушный фильтр.

Совет. Если карбюратор будет регулироваться, не ставьте воздушный фильтр сразу. Установите его после регулировки, чтобы было удобнее.

Ремонт карбюратора своими руками

Что собой представляет ремонт карбюратора ВАЗ-2109, в чём он заключается? Ремонтные работы предполагают снятие, разборку и чистку всех его систем. И также при необходимости выполняется замена элементов, непригодных к дальнейшей эксплуатации. Но прежде чем начинать что-либо снимать или разбирать, стоит заранее приобрести ремонтный комплект для карбюратора, состоящий из жиклёров, уплотнительных прокладок и диафрагм для ускорительного насоса и пускового устройства.

Первый этап ремонтных работ — это демонтаж. О том, как снять карбюратор ВАЗ-2109, расскажет следующее руководство:

  1. Получить доступ к карбюратору можно только после демонтажа воздушного фильтра. Для этого нужно открутить четыре фиксирующие гайки, причём лучше предварительно закрыть диффузоры при помощи чистой ветоши, чтобы случайно не уронить гайку в карбюратор;
  2. Далее, необходимо отключить патрубки, отсоединить тягу акселератора и отключить трос привода воздушной заслонки;
  3. Теперь, воспользовавшись гаечным ключом, открутите четыре гайки, при помощи которых карбюратор крепится к впускному коллектору.

Иногда случается такое, что после откручивания гаек карбюратор не снимается. Причина тому — прикипевшие к его корпусу шпильки из-за проникновения влаги. Пытаясь чем-нибудь поддеть, будьте осторожны, так как корпус карбюратора изготовлен из мягкого сплава металлов и может быть повреждён.

Первым делом, понадобится снятие агрегата

Как нужно разбирать карбюратор

После того как произведён демонтаж, можно приступать к разборке. О том, как разобрать карбюратор ВАЗ-2109, вы сможете узнать из приведённой ниже пошаговой инструкции. Но прежде следует обратить внимание на то, что все работы должны выполняться на чистом столе или верстаке, на котором отсутствуют лишние детали, никак не относящиеся к процессу ремонта. Сама же разборка проводится следующим образом:

  1. В первую очередь выкрутите электромагнитный клапан, из корпуса которого следует извлечь топливный жиклёр.
  2. Далее, открутив пять винтов при помощи крестовидной отвёртки, нужно снять крышку карбюратора. Здесь следует соблюдать осторожность, так как есть шанс повредить поплавок.
  3. Теперь есть возможность снять поплавок топливной системы. Делается это путём выдавливания оси его крепления при помощи любого тонкого инструмента.
  4. После этого нужно снять уплотнительную прокладку. Учитывая, что это расходный материал, её лучше заменить, как и остальные расходники. Так вы продлите срок бесперебойной работы карбюратора.
  5. Воспользовавшись накидным ключом или головкой (чтобы не деформировать грани), снимите топливный клапан. Проведите его внешний осмотр и убедитесь в исправности — при движении иглы не должно быть заеданий и люфта.
  6. Проведите внешний осмотр диафрагм и пускового устройства на предмет механических дефектов и износа.
  7. Топливный фильтр, расположенный сбоку крышки, необходимо отвернуть, после чего можно извлечь распылители ускорительного насоса. При необходимости произведите замену распылителей и резиновых уплотнительных элементов.
  8. Теперь снятию подлежит диафрагма ускорительной помпы. Для этого придётся снять её крышку, открутив четыре винта с использованием крестовидной отвёртки. Если крышку и возвратную пружину достаточно просто промыть в ацетоне, то сама диафрагма подлежит замене.
  9. Далее, открутив две эмульсионные трубки, вы найдёте под ними топливные жиклёры — их следует открутить отвёрткой и вытряхнуть, перевернув карбюратор.
  10. И последняя операция разборки — откручивание винта регулировки качества смеси, но перед этим нужно снять провод с хвостовика датчика.

Именно таким образом производится разборка, по завершении которой можно приступать к следующей процедуре — промывке деталей.

Чистка карбюратора на «девятке»

Как самостоятельно почистить карбюратор на автомобиле ВАЗ-2109? Для начала следует оговориться, что существует два вида промывки устройства — наружная и внутренняя. Необходимость в первом типе чистки возникает не так часто и лишь в тех случаях, когда из-за скопившихся загрязнений нарушается работа подвижных деталей. Второй тип промывки применяется, когда разобранный агрегат подвергается ремонту. Поэтому мы рассмотрим, как почистить карбюратор ВАЗ-2109 и его функциональные элементы, расположенные внутри корпуса.

Для работы вам потребуется ацетон либо керосин для промывки деталей. Если одна из указанных жидкостей есть в наличии, а ремкомплект вы приобрели заранее, можно приступать. Итак, чистить необходимо такие компоненты, входящие в конструкцию карбюратора:

  • топливный клапан;
  • жиклёры и топливные главные жиклёры;
  • распылители ускорительного насоса;
  • крышка ускорительного насоса;
  • эмульсионные трубки.

Если вы разобрались в вопросе, как промыть карбюратор ВАЗ-2109 и какие детали должны пройти через эту процедуру, то все они по завершении работы должны быть просушены. Для этого можете использовать сжатый воздух.

Разборка карбюратора ВАЗ 2109

Чтобы можно было приступить к ремонтным работам, подготовьте необходимые инструменты, чистую емкость и бутылку ацетона. Также вам пригодится удобный верстак или обычный стол для проведения работ.

Сначала необходимо выкрутить электромагнитный клапан, а затем извлечь из корпуса топливный жиклер. Промыв его в растворителе, хорошенько продуйте струей воздуха. После этого выкрутите винты, на которых держится крышка карбюратора (всего их 5 шт.). Отложите крышку, не повредив хрупкий поплавок.

Далее необходимо аккуратно снять поплавок, выдавив его ось тонким шилом и вытащив его. Извлеките уплотнительную прокладку.

Если прокладка сильно изношена, ее лучше заменить на новую.

Посмотрите на обжатый след на прокладке, который образовывается от соединения крышки и корпуса. След должен быть равномерным, но если он в каких-то местах прерывается, привалочная плоскость нарушена. Следовательно, корпус и крышку необходимо притереть друг к другу.

Взяв в руки накидной ключ, отверните топливный кран и проверьте, как он работает. Игла должна двигаться плавно, не заедая. Никаких поперечных люфтов быть не должно. Демпфирующий шарик должен гладко двигаться по своей оси. Если что-то не так, топливный клапан лучше заменить новым.

Проверьте работу пускового устройства. Для этого необходимо открутить 4 винта крепления крышки и снять ее, а затем демонтировать диафрагму.

На диафрагме не должно быть никаких механических повреждений, а материал должен иметь эластичные свойства.

Если вы покупали ремонтный комплект, то независимо от состояния диафрагмы ее лучше заменить. Также проверьте, в каком состоянии пружины. Она не должна быть сильно вытянута.

Сбоку от крышки находится топливный фильтр, который нужно вывернуть. Отмочив его в растворителе, тщательно продуйте струей сжатого воздуха и вкрутите на место.

Если решите снять механизм управления дроссельными заслонками, выкрутите гайку крепления и вытащите стопорный шарик с пружиной, а затем снимите рычаг.

Снимите распылители насоса, аккуратно поддев их тонкой отверткой и вытащив. Проверьте состояние резиновых уплотнителей распылителей. При необходимости их необходимо заменить. Если вы не планируете менять распылители, погрузите их в растворитель, а затем продуйте сжатым воздухом и поставьте на место.

Разберите ускорительный насос и произведите замену диафрагмы. Крестообразной отверткой выкрутите 4 винта крепления крышки и снимите ее. После этого демонтируйте диафрагму и возвратную пружину. Промойте все детали в ацетоне и соберите насос.

По такому же принципу разберите, промойте и проверьте экономайзер режимов мощности. Некоторые модели карбюраторов имеют пластиковую заглушку под крышкой экономайзера, которую можно убрать и не ставить на место.

Выкрутите эмульсионные трубки, под которыми находятся топливные жиклеры. Выкручиваем их и вытряхиваем из отверстий, перевернув корпус карбюраторного блока. Если жиклеры не выпадут, можно чем-нибудь их поддеть.

Все жиклеры и трубки погрузите в растворитель, тщательно их промойте или просто замените новыми. Отверните винт крепления и снимите провод с хвостовика датчика винта регулировки смеси. Затем выкрутите сам винт.

Итак, мы разобрали карбюратор ваз 2109, а также проверили и заменили изношенные элементы, продули каналы и жиклеры.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Разборка верхней части

Начнём разборку карбюратора до этого снятого с двигателя, со снятия фильтрующей сеточки, открутив пробку топливного фильтра рожковым ключом (на 19). Складываем все детали по порядку, чтобы не потерять.

Сеточка забивается мелкой ржавчиной из бака, пробиваясь чрез топливный фильтр, её нужно промыть либо заменить, взяв с ремкомплекта.

Затем продолжим разборку с датчика холостого хода. Открутив рожковым ключом (на 12) рассмотрим, в каком состояние жиклёр с номером 50 и под ним игла подвижная. А также проверим работу самого датчика, замкнув корпусом на клемму минус аккумулятора и проводком на клемму плюсовую. Замыкая датчик «щёлкает», если он находится в рабочем состояние.

Затем отдаём пружинку на тяге заслонок, а также «жёлтую» телескопическую пружину отжав внутрь, отсоединяем от крепления.

Открутив крестовой отвёрткой 5 шурупов, снимаем верхнюю крышку.

Выбиваем молоточком стопор крепления поплавка тонким воротком и вытаскиваем поплавок вместе с иглой. Если игла клапана изношенная, меняем из комплекта и также поменяем бумажную прокладку.

Затем отвёрткой открутим 2 винта пускового устройства и рассмотрим состояние резиновой прокладки.

С обратной стороны шпильки, от крепления корпуса воздушного фильтра, чтобы не проворачивалась на одном месте можно законтрогаить дополнительной гайкой.
Верхнюю половинку корпуса, промоем керосином, используя зубную щётку и ветошь.

Демонтаж средней части

Перед демонтажем средней части промоем поплавочную камеру с помощью моющей жидкости, например, ацетоном и протрём сухой ветошью.

Рассмотрим по порядку:

  • Отвернём плоским жалом отвёртки «форсунку» распылитель ускорительного насоса;
  • Тонкое отверстие форсунки прочистим рыболовной леской и продуем насосом;
  • Соберём форсунку в обратном порядке с 2 медными уплотнительными шайбами и отложим в сторону;
  • Снимаем маленькое стопорное кольцо крепления тяги пневмопривода дроссельной заслонки.
  • Отдадим крестовой отвёрткой 2 винта крепления пневмопривода дроссельной заслонки к среднему корпусу и рассмотрим состояние прокладки, если прокладка «задубела» поменяем;
  • Открутим крестовой отвёрткой 2 винта крепления корпуса дроссельных заслонок;
  • Отвернём крестовой отвёрткой болт тяги привода воздушной заслонки;
  • Разъединим среднюю часть корпуса с нижней, сложив аккуратно в сторону все его детали;
  • Разъединим толстую текстолитовую прокладку, на которой держатся две бумажные прокладки;
  • Открутим 4 болта крышки ускорительного насоса и отложим в сторону диафрагму с пружинкой;
  • Открутим 2 жиклёра подачи воздуха с диаметром отверстия оба (на 150);
  • Используя деревянный карандаш вытянем 2 цилиндра воздушного жиклёра, которые с множеством отверстий для подачи воздуха и, продуем их насосом;
  • Отдадим топливные жиклёры в поплавковой ванне один с диаметром отверстия (на 112) от маленькой камеры впрыска и другой (на 150) от большой;
  • Открутим регулировочный винт подачи топлива ускорительным насосом;
  • Отвернём регулировочный винт состава «качества» смеси холостого хода;
  • Вытягиваем пассатижами диффузоры камер впрыска топливной смеси.

Диффузоры ставятся отверстиями в сторону отверстий, а фиксаторы с жёсткой пружиной с обратный стороны к стенкам камеры. Диффузоры различаются номерами (на 35) на первичную камеру меньшим диаметром, а на вторичную камеру (на 45) большим диаметром.

Если сложно разобраться обращайтесь к специалистам по карбюраторному делу…

Нам нужно разобрать все детали, чтобы хорошо промыть и собрать в обратной последовательности.

Работа с нижней частью

Остаётся поработать с нижней частью. Отвернём крестовой отвёрткой 2 болта, которые держат корпус с регулировочным винтом и ограничительный втулкой -количества смеси на холостом ходу. Проверим его уплотнительную прокладку и, если необходимо поменяем. Открутим игольчатый клапан и проверим, в каком состояние находится резиновое кольцо и, если износ большой поменяем.

Все разобрали до винтика, остаётся промыть специальным средством для промывки карбюраторов или ацетоном и собрать в обратном порядке.

Ничего сложного в этой работе нет, всё будет блестеть снаружи, а также внутри.

Видео владельца боевой классики

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
